Samsung oras–vanduo ir Zehnder: 155 m² A++ namas Rastinėnuose

Frostalis darbai · Rastinėnai, Vilniaus rajonas · Šildymas ir vėdinimas

Kol namuose dar nėra sofos, užuolaidų ir pirmojo ryto kavos, juose jau kuriamas būsimas komfortas. Rastinėnuose, 155 m² A++ klasės name, sumontavome trifazę „Samsung“ 9 kW oras–vanduo sistemą su 260 litrų karšto vandens talpa ir „Zehnder ComfoAir E350 ERV“ entalpinį rekuperatorių. Vėdinimo ortakius išvedžiojome į visus kambarius.

Šis projektas sujungia tris kasdienius poreikius: šiltus namus, paruoštą karštą vandenį ir šviežio oro tiekimą. Pagrindinis šilumos šaltinis – „Samsung EHS Split“ oras–vanduo šilumos siurblys, o oro kaita rūpinasi atskira „Zehnder“ sistema. Sumontuotai „Samsung“ įrangai suteikiame 5 metų garantiją.

Komfortas, kurį pajunti dar nepamatęs įrangos

Gyvenant name svarbu, kad šiluma, karštas vanduo ir oro kaita būtų apgalvoti kartu.

Rastinėnų objekte šiuos darbus pasidalija „Samsung“ ir „Zehnder“. Vienas ruošia šilumą vandens sistemai, kitas nuolat keičia patalpų orą ir susigrąžina dalį su juo prarandamos energijos.

Nuotraukose – montavimo etapas. Matomos trasos ir jungtys vėliau taps mažiau pastebima namų dalimi, tačiau būtent jas verta suplanuoti prieš užbaigiant apdailą.

01 / Pagrindinis šilumos šaltinis

„Samsung“ oras–vanduo 9 kW: šildymui ir karštam vandeniui

Šilumos siurblys oras–vanduo paima šiluminę energiją iš lauko oro ir perduoda ją namo vandens sistemai. Kompresoriui ir kitiems mazgams reikalinga elektra, tačiau šilumos šaltinis yra ir aplinkos oras. Tokia sistema gali rūpintis patalpų šildymu bei buitiniu karštu vandeniu.

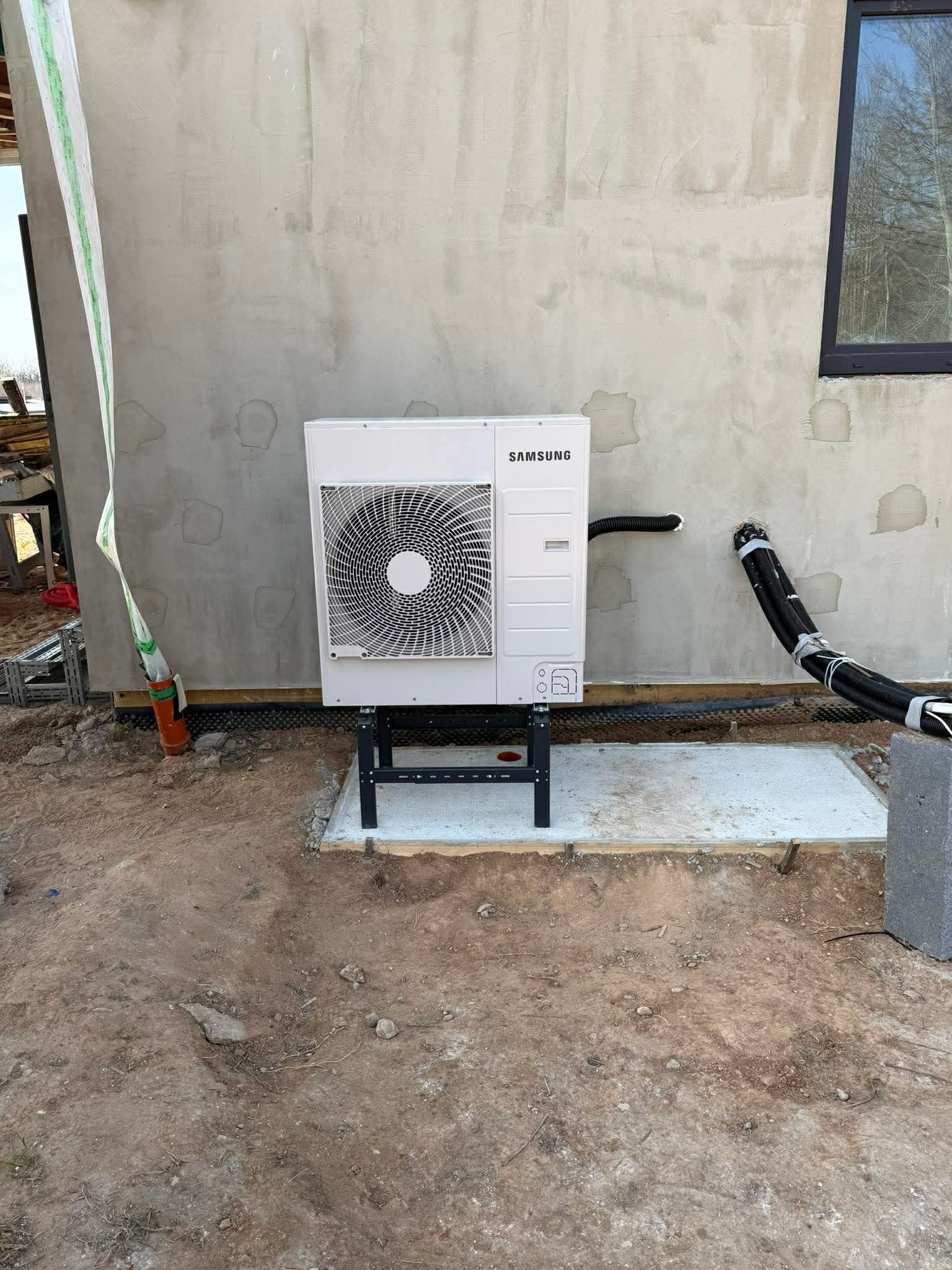

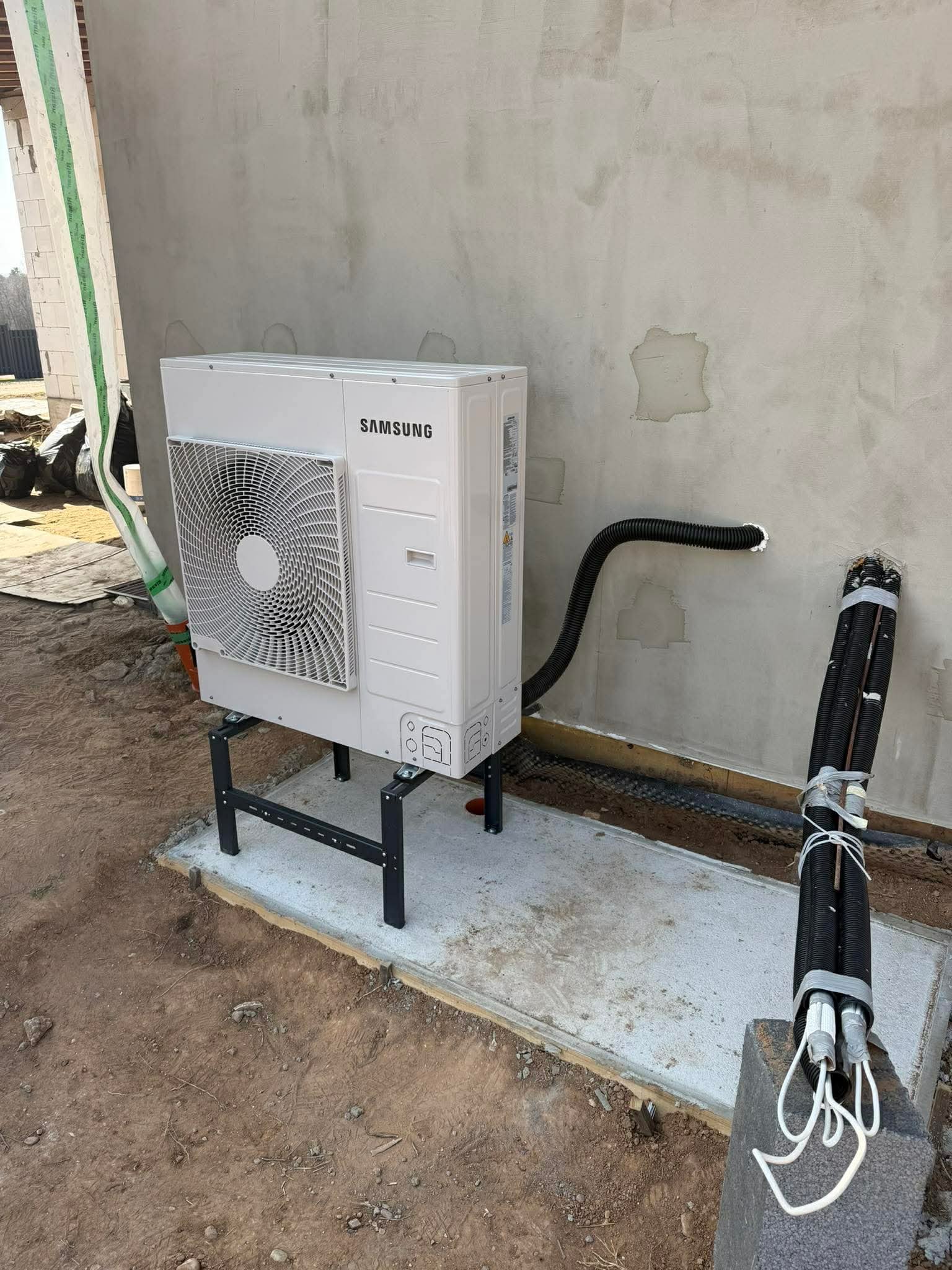

Šiam namui sumontuota 9 kW trifazė „Samsung EHS Split“ komplektacija. Lauko blokas AE090CXEDGG/EU sujungtas su vidaus moduliu AE260RNWSGG/EU, o valdymui naudojamas MWR-WW10KN pultas. Tai konkretaus Rastinėnų objekto įranga, matoma mūsų nuotraukose.

260 litrų „ClimateHub“: karšto vandens ruošimas viename korpuse

Vidaus modulis „ClimateHub“ sujungia hidraulinę dalį ir buitinio karšto vandens talpą. Toks išdėstymas padeda planuoti techninę patalpą: šildymo ir karšto vandens ruošimo įranga sutelkta viename vertikaliame korpuse, aplink kurį galima numatyti vamzdynus ir prieigą aptarnavimui.

Šiame projekte įrengta 260 litrų nominalios talpos versija. Kasdien ji svarbi visai kitais žodžiais: rytinis dušas, virtuvė, keli vienas po kito karštu vandeniu besinaudojantys žmonės. Reikalingą talpą lemia gyventojų įpročiai, vandens temperatūra ir karšto vandens ruošimo režimas. Vien litrų skaičius nepasako, kiek laiko galima leisti vandenį iš čiaupo.

„ClimateHub“ konstrukcija ir 260 l nominali talpa nurodytos oficialiame AE260RNWSGG/EU modelio apraše. Lauko bloko AE090CXEDGG/EU duomenys pateikiami atskirai.

5 metų garantija „Samsung“ įrangai

Šiame name sumontuotai „Samsung“ oras–vanduo įrangai suteikiame 5 metų garantiją. Šilumos siurblys pasirenkamas daugeliui sezonų, todėl kartu su modeliu svarbu žinoti, į ką kreiptis dėl jo naudojimo ir priežiūros. „Frostalis“ klientams padedame aptarti šiuos klausimus ir po montavimo.

02 / Namo klasė ir tikrasis poreikis

Kodėl A++ namui šildymą ir vėdinimą verta planuoti kartu?

A++ namo idėja – mažinti energijos nuostolius. Gerai apšiltintos konstrukcijos ir sandarumas padeda išlaikyti šilumą, tačiau gyvenamoms patalpoms vis tiek reikia oro kaitos. Todėl šildymo sistema ir rekuperacija sprendžia susijusias užduotis.

„Samsung“ paruošia šilumą namo vandens sistemai. „Zehnder“ tiekia lauko orą ir šalina panaudotą patalpų orą, per šilumokaitį susigrąžindamas dalį šilumos. Taip vėdinant sumažinama dalis nuostolių, kuriuos kitu atveju turėtų padengti šildymas. Šios sistemos papildo viena kitą; kiekviena turi savo valdymą ir paskirtį.

Kai šildymas ir oro kaita suplanuoti kartu, namų komfortas nesibaigia ties termostate nustatyta temperatūra.

Ar 9 kW tinka kiekvienam 155 m² namui?

Šiam objektui pasirinkta 9 kW sistema, tačiau kito tokio pat ploto namo poreikis gali skirtis. Renkantis „Samsung“ šilumos siurblį oras–vanduo, reikia įvertinti apskaičiuotus šilumos nuostolius, reikalingą šildymo vandens temperatūrą, vietos klimatą ir karšto vandens poreikį.

A++ yra šio namo energinio naudingumo klasė. Ji savaime nenustato siurblio galios ir nepasako būsimos elektros sąskaitos. Taip pat 9 kW šildymo galios žymėjimas nereiškia, kad įrenginys nuolat naudoja 9 kW elektros – faktinis vartojimas priklauso nuo darbo sąlygų ir sistemos apkrovos.

03 / Oras visuose kambariuose

„Zehnder ComfoAir E350 ERV“: vėdinimas su šilumos ir drėgmės grąža

Šio namo vėdinimui pasirinktas „Zehnder ComfoAir E350 ERV“ entalpinis rekuperatorius. Jis yra centrinė sistemos dalis, prie kurios prijungti po namą išvedžioti ortakiai. Patalpų oras keičiamas organizuotai, o šilumokaitis padeda susigrąžinti dalį su šalinamu oru prarandamos energijos.

Ką gyventojui reiškia žodis „entalpinis“?

Įprastai kalbant apie rekuperaciją akcentuojama šiluma. Entalpinis šilumokaitis papildomai gali grąžinti ir dalį drėgmės. Šaltuoju metų laiku dalis iš patalpų ištraukiamo oro vandens garų per specialią membraną perduodama tiekiamam orui. Tai padeda sumažinti oro sausėjimą šildymo sezonu.

Ši savybė aktuali sandariuose namuose, kuriuose vėdinimas veikia nuolat. Drėgmė yra atgaunama iš šalinamo oro, todėl jos kiekis priklauso ir nuo žmonių veiklos, lauko sąlygų bei vėdinimo intensyvumo. Entalpinis rekuperatorius nėra aktyvus oro drėkintuvas ir nepalaiko pažadėto drėgmės procento bet kokiomis sąlygomis. Veikimo principą aiškina „Zehnder“ informacija apie entalpiją.

Vien rekuperatoriaus neužtenka – svarbus kelias iki kiekvieno kambario

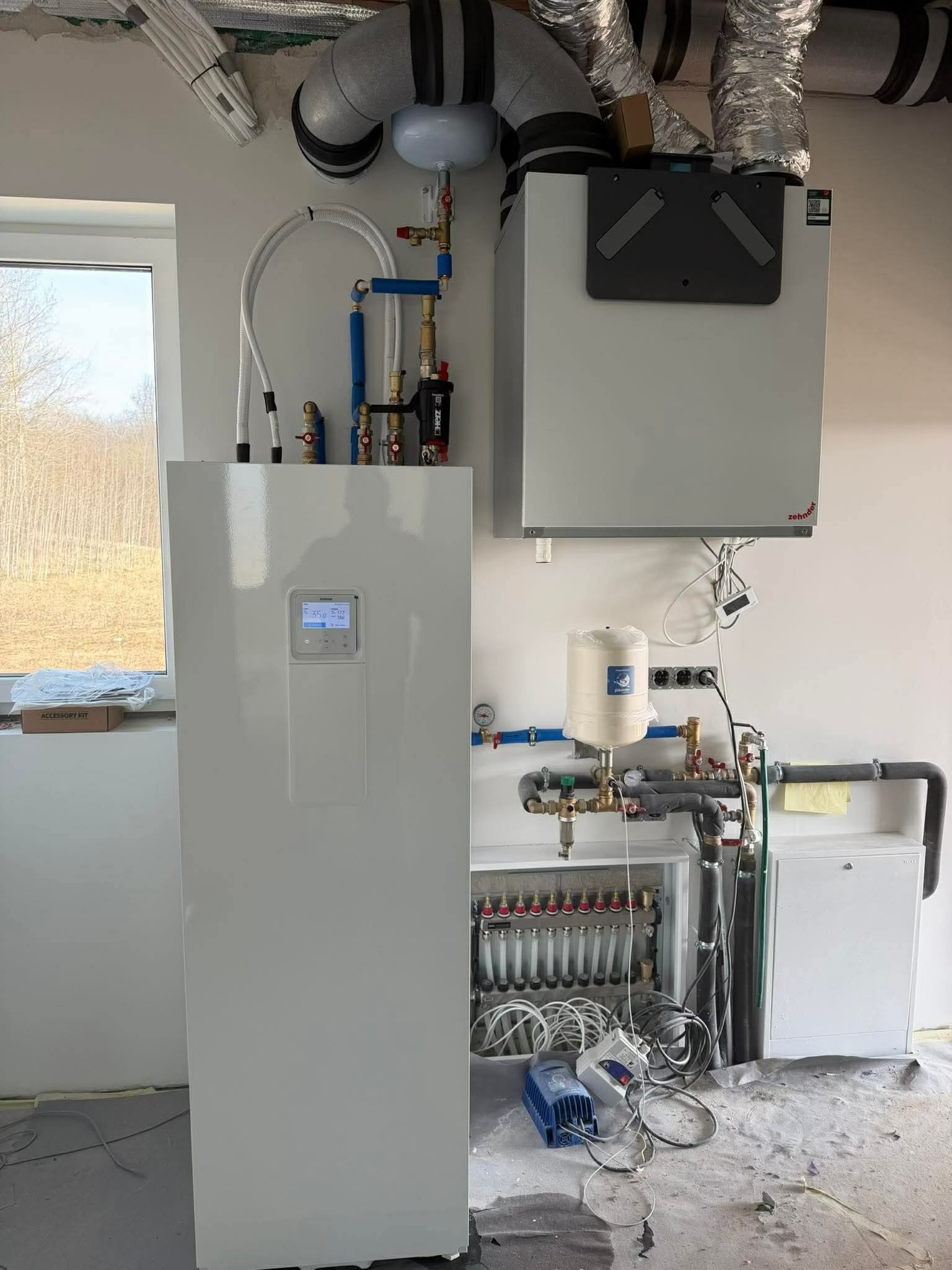

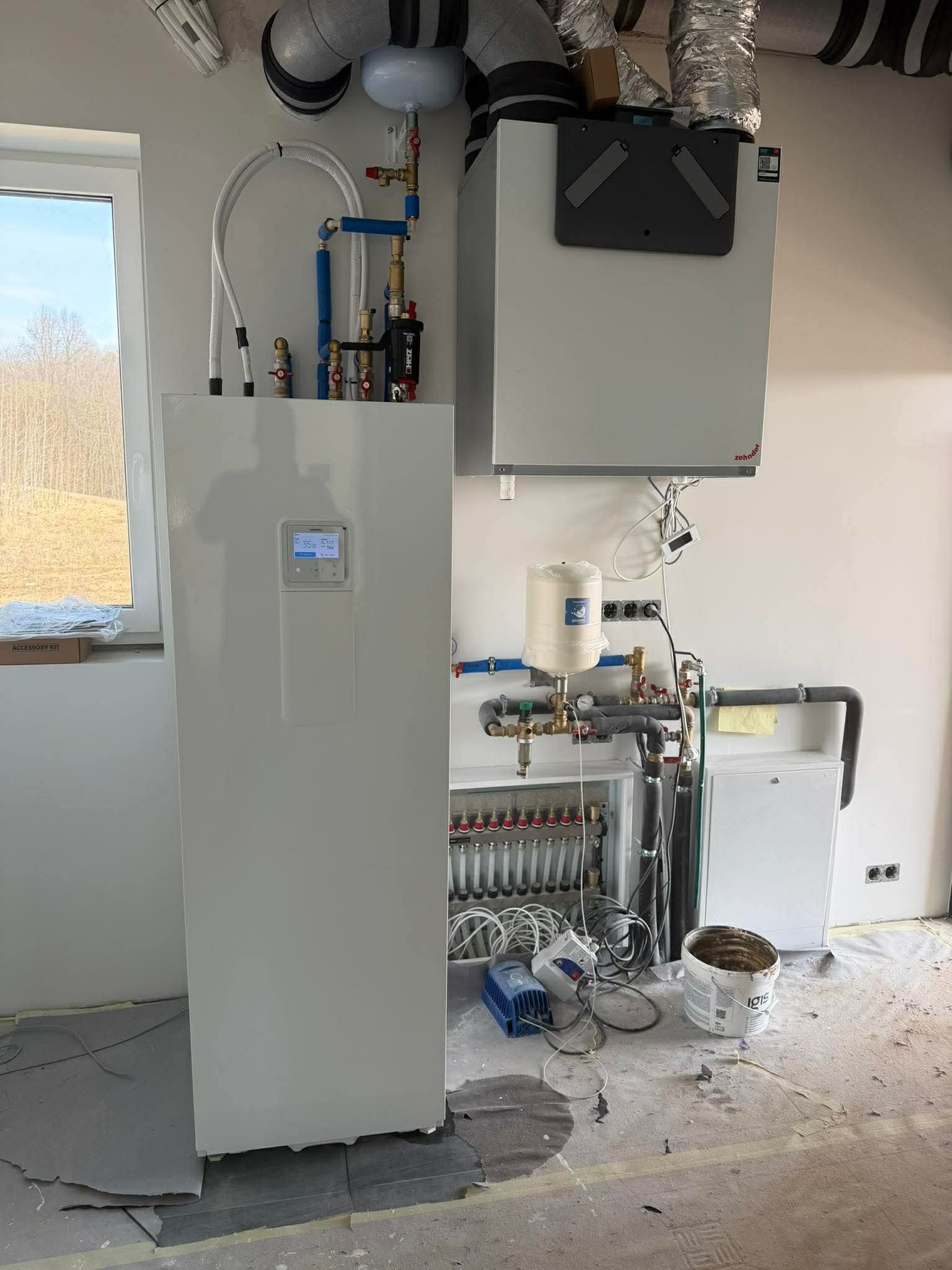

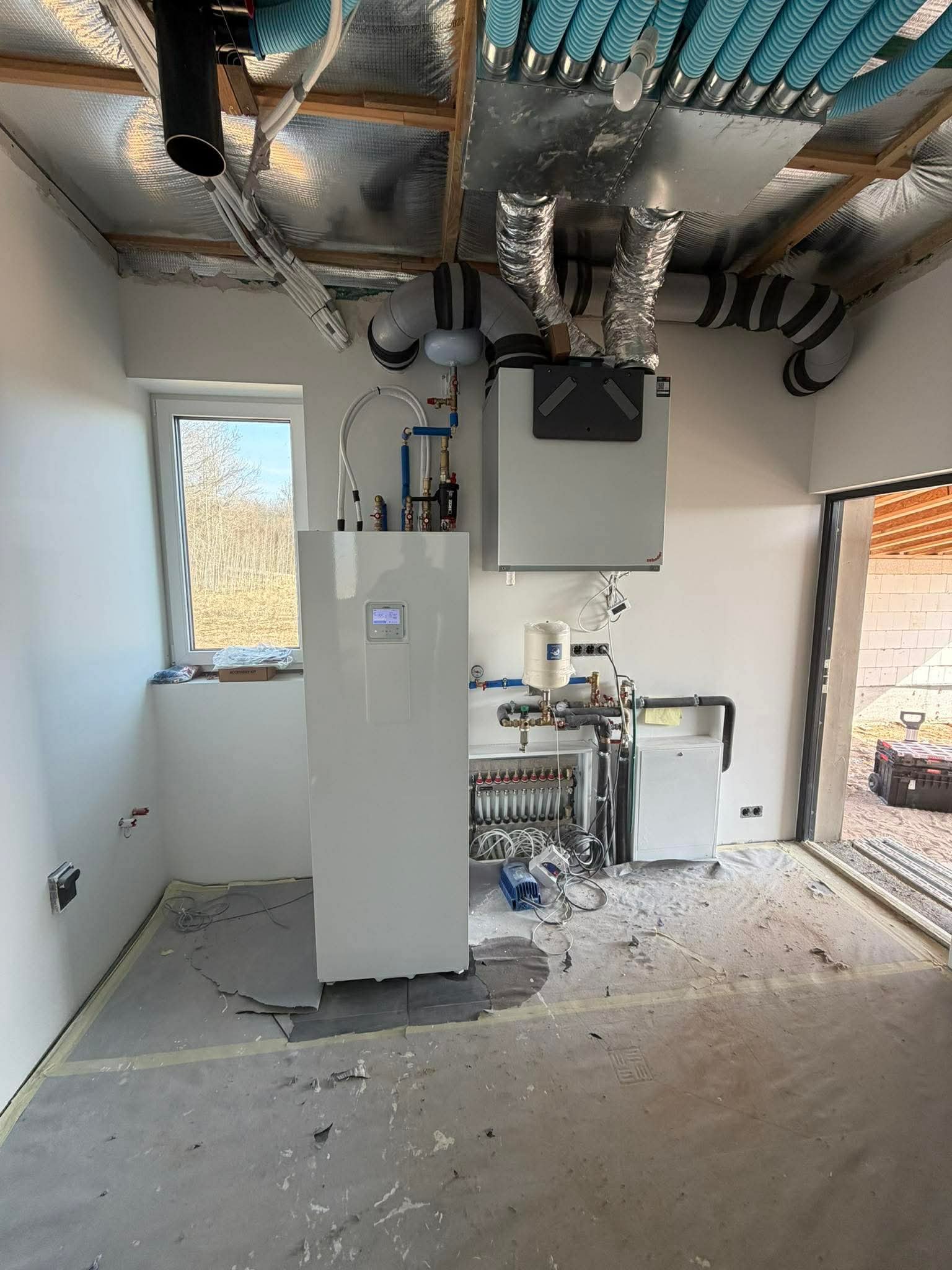

Rastinėnų name rekuperacijos ortakius išvedžiojome į visus kambarius. Bendroje techninės patalpos nuotraukoje matyti paskirstymo dėžės ir mėlyni ortakiai, nuo kurių prasideda vėdinimo tinklas. Tai ta darbo dalis, kuri dažnai tampa nematoma užbaigus lubas.

Visavertėje sistemoje reikia numatyti oro tiekimo bei ištraukimo vietas pagal patalpų paskirtį, oro judėjimą tarp jų, srautų balansavimą ir prieigą prie filtrų. Todėl įrangą verta derinti su viso namo vėdinimo planu. E350 modelio maksimalus našumas siekia iki 350 m³/h prie 150 Pa, tačiau konkrečiam namui reikalingi srautai nustatomi pagal jo poreikius. Tai įrenginio charakteristika iš oficialaus E350 aprašo, o ne šiame objekte išmatuotas oro kiekis.

Baltas „Multi Control“ kasdieniam valdymui

Kartu įrengtas baltos spalvos „Zehnder Multi Control“ valdymo pultas. Jis skirtas patogiai pasiekti vėdinimo nustatymus. Planuojant namą pulto vietą verta numatyti ten, kur jį patogu naudoti kasdien, o vėdinimo režimus suderinti su gyvenimo ritmu.

04 / Nuo atlikto projekto prie naujo pasirinkimo

Oras–vanduo montavimas Vilniaus rajone: nuo plano iki įrangos

Rastinėnų projektas parodo, kodėl šildymo ir rekuperacijos darbus naudinga aptarti dar iki galutinės apdailos. Reikia numatyti lauko bloko vietą, komunikacijų įvadus, techninės patalpos išdėstymą ir ortakių trasas. Nuotraukose matyti būtent šis etapas: įranga jau savo vietose, o aplink ją dar vyksta namo įrengimas.

Gerai suplanuotas rezultatas vėliau atrodo paprastas. Pasirenkate norimą temperatūrą, naudojatės karštu vandeniu, gyvenate vėdinamuose kambariuose. Už šio paprastumo lieka įrangos parinkimas, trasų išdėstymas ir daugybė mažų montavimo sprendimų.

Dažniausi klausimai apie šį projektą

Kokia „Samsung“ oras–vanduo sistema sumontuota Rastinėnuose?

155 m² A++ name sumontuotas 9 kW trifazis AE090CXEDGG/EU lauko blokas, AE260RNWSGG/EU „ClimateHub“ vidaus modulis su 260 l nominalia talpa ir MWR-WW10KN valdymo pultas.

Ar nuotraukose matomas naujasis „ClimateHub AI Home“?

Nuotraukose matoma šiame objekte įrengta 260 l komplektacija. Straipsnyje pateikta dabartinės prekės nuoroda veda į naujesnį 200 l „AI Home“ komplektą su AE200DNWSPG/EU vidaus moduliu.

Kokia garantija suteikiama „Samsung“ šilumos siurbliui?

Šio projekto „Samsung“ įrangai suteikiame 5 metų garantiją.

Kuo naudingas „Zehnder E350 ERV“ entalpinis šilumokaitis?

Jis leidžia atgauti dalį šilumos ir drėgmės iš šalinamo patalpų oro. Šildymo sezonu drėgmės grąža gali padėti sumažinti patalpų oro sausėjimą.

Ar rekuperacija įrengta visame name?

Taip, šiame objekte vėdinimo ortakiai išvedžioti į visus kambarius. Sistemai pasirinktas „Zehnder ComfoAir E350 ERV“ ir baltas „Multi Control“ pultas.

Ar 9 kW siurblį galima rinktis vien pagal 155 m² plotą?

Galią reikia derinti su pastato šilumos nuostoliais, šildymo sistema ir karšto vandens poreikiu. Šis objektas yra atlikto darbo pavyzdys; kitam namui įrangą parenkame individualiai.
