Rekuperacijos įrengimas dviejuose kotedžuose
Du dviejų aukštų, maždaug 118,72 m² ploto būstai. Rekuperacijos sistema įrengta dviem etapais, visame projekte panaudota apie 500 metrų antibakterinių ortakių, o kiekvienam kotedžui parinktas atskiras rotacinis RECOM 4SR įrenginys.
Vilnius
2 kotedžai
2 aukštai
apie 500 m ortakių
2 kotedžai
2 aukštai
apie 500 m ortakių
Kiek šiame projekte kainavo rekuperacijos ortakių vedžiojimo darbai?
Šio konkretaus projekto darbų įkainis buvo 10 €/m². Pagal pateiktą bendrą 237,43 m² plotą abiejų kotedžų ortakių vedžiojimo darbų suma – apie 2 374,30 €.
Vedžiojimo darbai10 €/m²
ObjektasVilnius
Bendras plotas237,43 m²
Ortakių kiekisapie 500 m
Etapai1 ir 2
Įrenginiai2 × RECOM 4SR
Objekto apžvalga
Vienas projektas, bet dvi savarankiškos vėdinimo sistemos

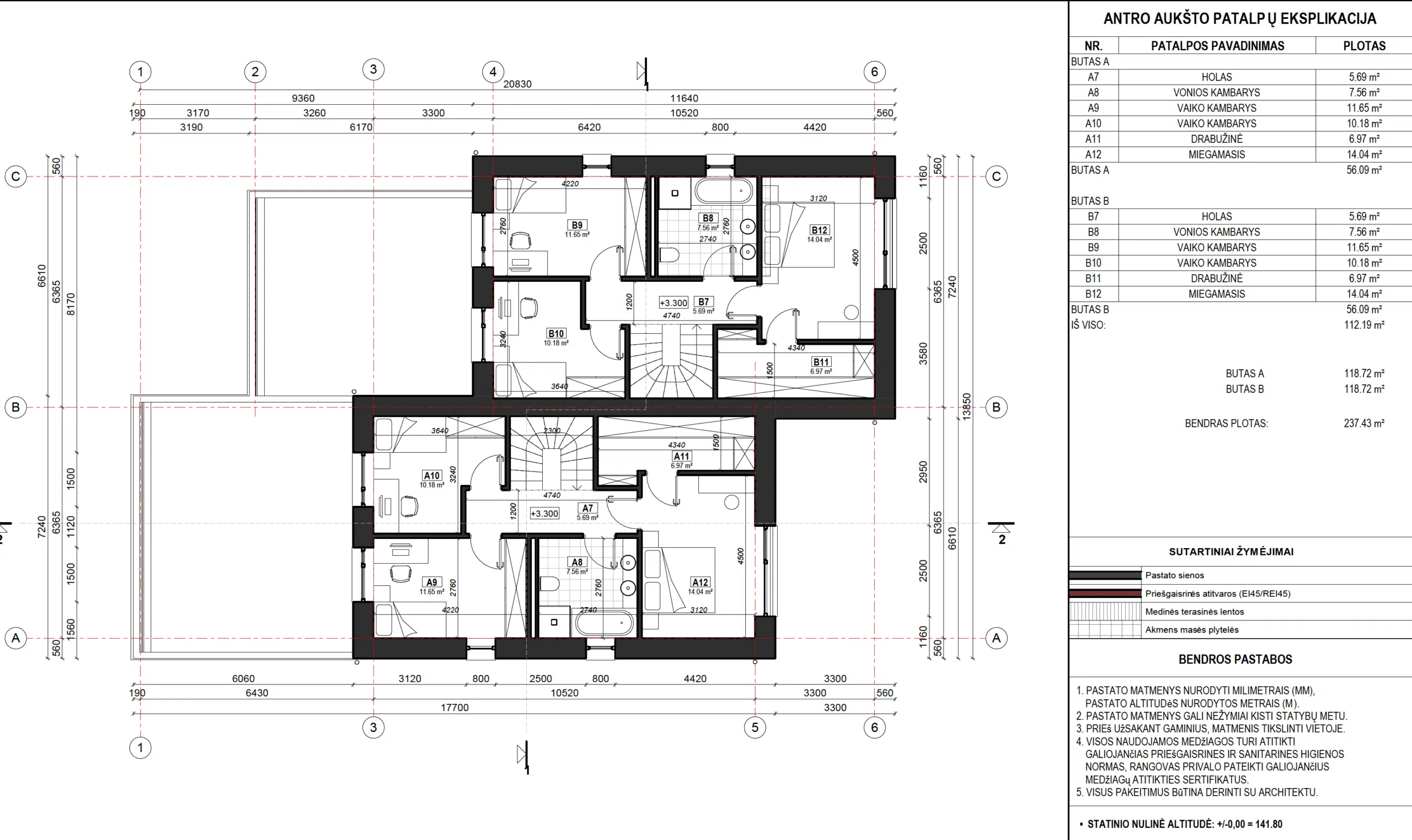

Šiame Vilniaus objekte įrengėme rekuperaciją dviejuose greta esančiuose dviejų aukštų kotedžuose. Buto A plotas – 118,72 m², Buto B – taip pat 118,72 m², o užsakovo pateiktas bendras projekto plotas – 237,43 m². Kiekvienas būstas turi nuosavą ortakių tinklą, kolektorines dėžes, oro padavimo ir ištraukimo taškus bei atskirą RECOM 4SR rekuperatorių.
Toks sprendimas reiškia, kad kaimyniniai būstai nėra priklausomi vienas nuo kito: kiekvienas savininkas atskirai valdo oro srautą, darbo režimus ir priežiūrą. Vieno būsto kvapai, drėgmė ar naudojimo grafikas nepersiduoda į kitą kotedžą.
Rekuperacijos įrengimas Vilniuje buvo suplanuotas dviem etapais. Pirmojo etapo metu išvedžiotas paslėptas ortakių tinklas per abu aukštus. Antrojo etapo metu prie paruoštos sistemos montuojamas ir prijungiamas vėdinimo įrenginys, valdymas bei atliekami paleidimo darbai.
Esmė: nebuvo bandoma vienu rekuperatoriumi aptarnauti abiejų kotedžų. Kiekvienam 118,72 m² būstui parinktas atskiras RECOM 4SR, todėl sistemos gali būti valdomos ir prižiūrimos nepriklausomai.
Abu kotedžai
Vienodi plotai, atskiros sistemos ir vienoda eksploatavimo logika
Butas A
118,72 m²
Dviejų aukštų būstas su atskiru ortakių tinklu, individualiais oro padavimo bei ištraukimo taškais ir nuosavu RECOM 4SR rekuperatoriumi.
Butas B
118,72 m²
Analogiško ploto dviejų aukštų būstas, kuriam taip pat įrengta savarankiškai valdoma rekuperacinė sistema su atskiru RECOM 4SR.
Pastaba dėl plotų: dviejų iki šimtųjų suapvalintų 118,72 m² reikšmių suma yra 237,44 m², o projekto bendras plotas pateiktas kaip 237,43 m². Kainos pavyzdyje naudojamas pateiktas bendras projekto plotas; galutinė sąmata visada remiama faktiniu matavimu ir sutartais darbais.
Darbų eiga
Ką reiškia rekuperacijos 1 ir 2 etapas?
Rekuperacijos montavimas naujos statybos arba įrengiamame kotedže dažniausiai skaidomas į du etapus. Taip ortakynas įrengiamas tada, kai jis dar lengvai pasiekiamas, o brangesnė įranga montuojama vėliau – kai statybinių dulkių ir pažeidimo rizika jau mažesnė.
Projektiniai oro kiekiai ir trasos
Pagal patalpų paskirtį numatomos oro padavimo vietos miegamuosiuose, svetainėje ir kitose švariose zonose, o ištraukimas – sanitariniuose mazguose, virtuvės zonoje bei pagalbinėse patalpose. Trasos suderinamos su konstrukcijomis ir būsimomis lubomis.
1 etapas – ortakių vedžiojimas
Išvedžiojami antibakteriniai ortakiai, įrengiamos kolektorinės ir difuzorių dėžės, paruošiami perėjimai tarp aukštų, magistralių vietos ir jungtys techninėje patalpoje. Ortakių galai statybų metu užsandarinami.
2 etapas – RECOM 4SR montavimas
Kiekviename kotedže sumontuojamas atskiras sieninis rekuperatorius, prijungiami lauko, šalinamo, tiekiamo ir ištraukiamo oro kanalai, valdymas bei elektros dalis. Patikrinamas jungčių sandarumas ir darbo režimai.
Paleidimas ir oro srautų balansavimas
Galutiniame etape oro kiekiai tikrinami matavimo prietaisais ir koreguojami atskirose šakose. Tik subalansuota sistema gali užtikrinti numatytą oro apykaitą be bereikalingo triukšmo ar slėgio disbalanso.
RECOM 4SR kiekvienam kotedžui
Kodėl šiame objekte parinktas rotacinis sieninis rekuperatorius?
RECOM 4SR – Švedijos kilmės RECOM prekės ženklo sieninis vėdinimo įrenginys su rotaciniu šilumokaičiu ir „Wi‑Fi“ valdymu. Rotorius susigrąžina dalį šalinamo oro šilumos ir drėgmės, todėl žiemą tiekiamas oras pašildomas, o patalpos mažiau sausėja nei naudojant paprastą ištraukiamąją ventiliaciją.
Kiekis projekte2 įrenginiai
ŠilumokaitisRotacinis
ValdymasWi‑Fi
MontavimasSieninis
Ortakių jungtysØ160 mm klasė
FiltravimasG4 + F7
KorpusasIzoliuotas
ParinkimasPagal oro kiekius
Įrenginys nebuvo parinktas vien pagal kvadratūrą. Vertinama, kiek žmonių gyvens būste, kokios patalpų paskirtys, kiek oro reikia atskiroms zonoms, kokį pasipriešinimą sudaro maždaug dviejų aukštų ortakių tinklas ir kokia našumo atsarga reikalinga normaliam, tyliam darbui.
RECOM 4SR komplektacija ir tikslūs konkrečios versijos duomenys pateikti „Frostalis“ produkto puslapyje. Rotacinio šilumokaičio, filtrų ir konstrukcijos principai tikrinami pagal RECOM atstovo techninę informaciją. Galutinė įrenginio versija visada derinama su konkretaus objekto projektu.
Apie 500 metrų
Kodėl dviejuose dviejų aukštų kotedžuose prireikė tiek ortakių?
Visame dviejų būstų projekte panaudota apie 500 metrų lankstaus antibakterinio ortakio. Šis skaičius apima ne vien tiesią liniją nuo rekuperatoriaus iki patalpos. Kolektorinėje sistemoje iki atskirų oro padavimo ir ištraukimo taškų vedamos individualios šakos, o didesniems oro kiekiams į vieną dėžutę gali būti atvedami keli ortakiai.
Dviejų aukštų pastate papildomai reikia suplanuoti vertikalius perėjimus, apeiti konstrukcijas, išlaikyti leistinus lenkimo spindulius ir saugiai pasiekti patalpas abiejuose aukštuose. Todėl faktinis ortakių ilgis visada didesnis už paprastą kambarių atstumų sumą.
Antibakterinis vidinis paviršius pasirinktas higieniškam oro transportavimui. Tačiau vien medžiagos pavadinimo nepakanka: svarbu ortakių galus apsaugoti nuo statybinių dulkių, jų nesuspausti, nedaryti aštrių posūkių, patikimai sujungti su dėžėmis ir palikti galimybę sistemą prižiūrėti.
Apytikris vidurkis: 500 m padalijus dviem būstams būtų apie 250 m vienam kotedžui, tačiau realus pasiskirstymas tarp Buto A ir Buto B gali skirtis pagal konkrečias trasas bei oro taškų skaičių.
Reali darbų kaina
Kiek kainavo rekuperacijos vedžiojimas šiame Vilniaus projekte?
Šiame objekte rekuperacijos ortakių vedžiojimo darbų įkainis buvo 10 €/m². Tai atlikto projekto pavyzdys, padedantis suprasti kainos mastą, tačiau ne universali visų namų rekuperacijos kaina.
| Objekto dalis | Skaičiavimas | Vedžiojimo darbų suma |
|---|---|---|
| Butas A | 118,72 m² × 10 €/m² | 1 187,20 € |
| Butas B | 118,72 m² × 10 €/m² | 1 187,20 € |
| Bendras projekto plotas | 237,43 m² × 10 €/m² | 2 374,30 € |
| Orientacinė abiejų kotedžų vedžiojimo darbų suma pagal bendrą plotą | apie 2 374 € | |
Kas į šią sumą neįtraukta šiame paaiškinime: pačių RECOM 4SR įrenginių, ortakių ir kitų medžiagų kaina, elektros paruošimas, papildomi statybiniai darbai bei kitos individualiai sutariamos pozicijos. Visa rekuperacijos įrengimo kaina priklauso nuo projekto, oro taškų skaičiaus, trasų ilgio, aukštų, perdangų ir pasirinktos įrangos.
Kas lemia rezultatą
Gera rekuperacija – ne tik 500 metrų ortakio ir pakabintas įrenginys
01
Oro kiekiai pagal patalpas
Miegamasis, svetainė, sanitarinis mazgas ir virtuvės zona turi skirtingą paskirtį. Oro srautai skaičiuojami ir paskirstomi, o ne vienodai dalijami iš bendro ploto.
02
Mažas slėgio nuostolis
Tinkami lenkimo spinduliai, neperlaužti ortakiai ir logiškos trasos padeda rekuperatoriui pasiekti projektinį oro kiekį nedirbant bereikalingai dideliu greičiu.
03
Akustika
Kolektorinė schema, slopinimo priemonės, tinkamai parinkti skersmenys ir subalansuoti srautai mažina tikimybę, kad ortakiais bus perduodamas triukšmas.
04
Sandarūs sujungimai
Nesandarumas mažina į patalpas patenkantį oro kiekį ir verčia ventiliatorius dirbti intensyviau. Jungtys turi būti atliktos pagal sistemos komponentų paskirtį.
05
Švarūs ortakiai
Pirmojo etapo metu neužbaigtų trasų galai uždaromi, kad statybinės dulkės nepatektų į būsimos vėdinimo sistemos vidų.
06
Galutinis balansavimas
Matavimas parodo realų, o ne numanomą oro kiekį kiekviename taške. Pagal rezultatą koreguojamos šakos ir įrenginio režimai.
Du objektai · du vaizdo įrašai
Kaip rekuperacija išvedžiota per abu kotedžų aukštus?
Nuotrauka parodo tik vieną techninės patalpos momentą, todėl prie projekto pridedame abu vaizdo įrašus. Juose galima matyti realią ortakių trasų apimtį, perėjimus tarp aukštų, kolektorinių dėžių zonas ir tai, kodėl dviejų aukštų būste rekuperacijos sistemą verta suplanuoti dar prieš uždarant lubas.
Butas A – ortakynas per du aukštus
Vaizdo įraše apžiūrimas vieno kotedžo rekuperacijos tinklas ir trasų išvedžiojimas per abu namo aukštus. Atidaryti per „YouTube“ →
Butas B – atskira vėdinimo sistema
Antrame vaizdo įraše parodytas kito tokio paties ploto kotedžo ortakių tinklas ir jo išvedžiojimas per du aukštus. Atidaryti per „YouTube“ →
Valdymas ir naudojimas
Ką būsto savininkui suteikia atskiras RECOM 4SR?
Kiekvienas kotedžas turi savo rekuperatorių, todėl gyventojas gali pasirinkti jo darbo režimą pagal realų naudojimą. Kasdieniam režimui nereikia maksimalaus ventiliatoriaus greičio, o intensyvesnis režimas praverčia padidėjus drėgmei, susirinkus daugiau žmonių ar po aktyvaus patalpų naudojimo.
„Wi‑Fi“ valdymas leidžia keisti nustatymus telefonu, tačiau automatika nepakeičia teisingo pradinio sureguliavimo. Jeigu sistema nesubalansuota, vien tik didesnis ventiliatoriaus greitis gali padidinti triukšmą, bet neišspręsti netolygaus oro paskirstymo.
Rotacinis šilumokaitis šaltuoju metu grąžina dalį šilumos ir drėgmės. Tai padeda palaikyti komfortiškesnį mikroklimatą, tačiau filtrų priežiūra vis tiek išlieka būtina. Užsikimšę filtrai didina sistemos pasipriešinimą, mažina oro kiekį ir gali didinti elektros sąnaudas.
Praktinis principas: geriausias nustatymas nėra „kuo stipriau“. Optimalus režimas yra toks, kuriame pasiekiami projektiniai oro kiekiai, išlaikomas komfortas ir sistema dirba be bereikalingo triukšmo.
Nuotraukos iš objekto
Rekuperacijos montavimo detalės
Dažniausi klausimai
Rekuperacijos įrengimas Vilniuje: ką verta žinoti prieš užsakant?
Kiek šiame projekte kainavo rekuperacijos vedžiojimas?
Šio konkretaus objekto ortakių vedžiojimo darbų įkainis buvo 10 €/m². Vienam 118,72 m² kotedžui tai sudaro apie 1 187,20 €, o pagal pateiktą bendrą 237,43 m² projekto plotą – apie 2 374,30 €. Įrenginiai, medžiagos ir papildomi darbai šiame paaiškinime skaičiuojami atskirai.
Kiek kainuoja visa rekuperacijos sistema 118,72 m² kotedžui?
Vien vedžiojimo įkainio nepakanka galutinei kainai nustatyti. Reikia įvertinti ortakius, kolektorines ir difuzorių dėžes, magistrales, slopintuvus, rekuperatorių, valdymą, montavimą, paleidimą, balansavimą bei objekto konstrukcijas. Tiksli sąmata rengiama pagal planą.
Kas atliekama per pirmą rekuperacijos montavimo etapą?
Pirmame etape pagal projektą išvedžiojami ortakiai, montuojamos kolektorinės ir difuzorių dėžės, paruošiami perėjimai tarp aukštų ir jungtys techninėje patalpoje. Ortakiai apsaugomi nuo statybinių dulkių.
Kas atliekama per antrą etapą?
Antro etapo metu montuojamas rekuperatorius, prijungiamos keturios pagrindinės oro kryptys, automatika ir elektros dalis, patikrinamas sistemos veikimas. Galutiniam rezultatui būtinas oro srautų matavimas ir balansavimas.
Kodėl kiekvienam kotedžui montuotas atskiras RECOM 4SR?
Atskiri įrenginiai leidžia kiekvieno būsto gyventojui savarankiškai valdyti režimus, prižiūrėti filtrus ir nepriklausyti nuo kaimyninio kotedžo naudojimo. Oro srautai ir kvapai tarp būstų nesujungiami į vieną bendrą sistemą.
Ar RECOM 4SR tinka 118,72 m² dviejų aukštų namui?
Šiame projekte jis parinktas kiekvienam tokio ploto kotedžui, tačiau bendru atveju įrenginys parenkamas ne vien pagal kvadratūrą. Reikia apskaičiuoti projektinius oro kiekius, gyventojų skaičių, patalpų paskirtį ir ortakių tinklo pasipriešinimą.
Kuo naudingas rotacinis šilumokaitis?
Rotacinis šilumokaitis grąžina dalį šalinamo oro šilumos ir drėgmės. Tai padeda mažinti vėdinimo šilumos nuostolius bei žiemą palaikyti komfortiškesnį patalpų drėgmės lygį.
Kodėl naudoti antibakteriniai ortakiai?
Jie skirti higieniškam oro transportavimui kolektorinėje sistemoje. Svarbi ne tik medžiaga, bet ir švarus montavimas: ortakių galai turi būti uždaryti, trasos nesuspaustos, o jungtys sandarios.
Ar 500 metrų ortakio nėra per daug?
Šis kiekis nurodytas visam dviejų dviejų aukštų kotedžų projektui. Kolektorinėje sistemoje iki kiekvieno oro taško vedama atskira šaka, o kai kuriems taškams reikia kelių ortakių. Faktinį ilgį lemia pastato planas ir trasos.
Kodėl po montavimo būtinas sistemos balansavimas?
Be matavimo negalima patikimai žinoti, kiek oro pasiekia kiekvieną patalpą. Nesubalansuotoje sistemoje vienur oro gali būti per daug, kitur per mažai, gali padidėti triukšmas ar atsirasti slėgio disbalansas.
Ko reikia norint gauti rekuperacijos pasiūlymą Vilniuje?
Atsiųskite abiejų aukštų planus, patalpų paskirtį, plotą, lubų sprendinius ir numatomą techninės patalpos vietą. Pagal šiuos duomenis galima apskaičiuoti oro kiekius, parinkti įrangą, suplanuoti trasas ir pateikti aiškią sąmatą.
Rekuperacija Vilniuje ir visoje Lietuvoje
Planuojate rekuperaciją kotedže ar dviejų aukštų name?
Atsiųskite būsto planą. Apskaičiuosime oro kiekius, parinksime tinkamą rekuperatorių, suplanuosime 1 ir 2 montavimo etapus bei pateiksime konkrečią darbų ir medžiagų sąmatą.
Projektas: rekuperacijos 1 ir 2 etapų įrengimas dviejuose dviejų aukštų kotedžuose Vilniuje.
Apimtis: Butas A – 118,72 m²; Butas B – 118,72 m²; pateiktas bendras projekto plotas – 237,43 m²; apie 500 m antibakterinių ortakių; po vieną RECOM 4SR kiekvienam būstui.
