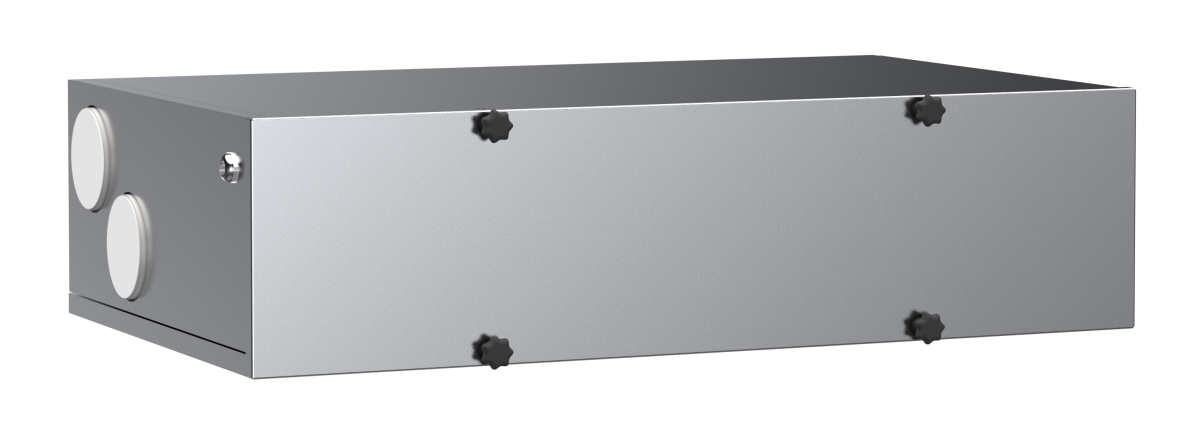

Vallox TSK Multi 80 MV LE02 kairinis entalpinis lubinis rekuperatorius

Vallox TSK Multi 80 MV LE02 entalpinis lubinis rekuperatorius – 300 m³/h, iki 120 m² - Image 2

Vallox TSK Multi 80 MV LE02 entalpinis lubinis rekuperatorius – 300 m³/h, iki 120 m² - Image 3

Vallox TSK Multi 80 MV LE02 entalpinis lubinis rekuperatorius – 300 m³/h, iki 120 m² - Image 4

Prekės ID: 8851

Vallox TSK Multi 80 MV LE02 entalpinis lubinis rekuperatorius – 300 m³/h, iki 120 m²

Name: Vallox TSK Multi 80 MV LE02 entalpinis lubinis rekuperatorius – 300 m³/h, iki 120 m²
Brand: Vallox
SKU: 003530450
Price: 3508.00 EUR
Availability: InStock

SKU: 003530450

Sandėlyje

~~4128,00 €~~ 3508,00 €

Sandėlyje

Pridėti į norų sąrašą Palyginti

SKU: 003530450 Kategorijos: Rekuperatoriai, Vallox rekuperatoriai, Vallox TSK Multi 80 palubiniai rekuperatoriai Prekės ženklas: Vallox

Reikalinga konsultacija?

Vallox · TSK Multi 80 MV · LE02 · entalpija

Tik 293 mm aukščio – vėdinimui iki 120 m² būste.
„Vallox TSK Multi 80 MV LE02“ – kairinis lubinis entalpinis rekuperatorius su integruotais drėgmės ir CO₂ jutikliais, 900 W galinio bei 900 W papildomo šildymo rezistoriais.

BūstuiIki 120 m²*
Oro srautasIki 300 m³/h
Jungtys8 × Ø125 mm

Kairinis LE02
Entalpinė celė
85,3 % efektyvumas
900 W + 900 W šildymas
Drėgmės + CO₂ jutikliai

* 120 m² – didžiausia gamintojo rekomendacija. 300 m³/h yra oficialus „EcoDesign“ maksimumas ir tiekėjo nurodyta našumo klasė. Galutinis modelis parenkamas pagal projektinį oro kiekį ir sistemos slėgio nuostolius.

Lubinis montavimas · valdymo pultas užsakomas atskirai
SKU 3530450 · kodas 003530450

Aprašymas

VALLOX · TSK MULTI 80 MV · LE02 · 003530450

Plonas lubinis entalpinis rekuperatorius

Plonas korpusas. Pilnavertis vėdinimas.

Vallox TSK Multi 80 MV LE02 – tik 293 mm aukščio kairinis entalpinis rekuperatorius, skirtas montuoti prie lubų ar virš pakabinamų lubų. Jis grąžina šilumą ir dalį drėgmės, o integruoti drėgmės bei CO₂ jutikliai padeda vėdinti pagal realų poreikį.

Iki 120 m²**
Iki 300 m³/h*
85,3 % efektyvumas
8 × Ø125 mm
900 W + 900 W šildymas

Gauti pasiūlymą
Techniniai duomenys

Korpuso aukštis293 mm
PajungimasLE02 · kairinis

* 300 m³/h yra oficialus didžiausias tiekiamo oro srautas pagal „EcoDesign“ ir tiekėjo lentelėje nurodyta našumo klasė. ** 120 m² – didžiausia gamintojo rekomendacija, o ne automatinė parinkimo garantija. Galutinis modelis tikrinamas pagal projektinius oro kiekius, ortakyno slėgio nuostolius ir akustiką.

Kompaktiškumas1026 × 626 × 293 mmKorpusas pritaikytas montuoti prie lubų ar paslėpti virš pakabinamų lubų. Priekyje priežiūrai paliekama bent 600 mm erdvė.
EntalpijaŠiluma ir dalis drėgmės sugrįžtaEntalpinė celė padeda žiemą mažinti pernelyg sauso oro pojūtį, tačiau nepakeičia aktyvaus drėkintuvo.
AutomatikaDrėgmės ir CO₂ jutikliaiIntegruoti jutikliai leidžia automatiškai didinti vėdinimą pagal drėgmę ir anglies dioksido koncentraciją.
Komfortas900 W galinis + 900 W papildomas šildymasGamintojo instrukcija nurodo du atskirus rezistorius. Prieššildymo rezistoriaus ši komplektacija neturi; šildytuvai nepakeičia pastato šildymo sistemos.

Atidarytas Vallox TSK Multi 80 MV LE02 rekuperatorius su entalpiniu šilumokaičiu

Lubinis montavimas · 8 ortakio jungtys

Išsaugokite naudingą patalpos erdvę

TSK Multi 80 MV – žemo profilio lubinis, dar vadinamas palubiniu, rekuperatorius butams, sublokuotiems bei individualiems namams iki 120 m². Horizontalus korpusas montuojamas prie lubų, o aštuonios Ø125 mm jungtys suteikia daugiau laisvės projektuojant ortakyną.

Lubinis / virš pakabinamų lubų
SilentKlick sifonas komplekte
Valdymo pultas – atskirai

Dvi entalpinės pajungimo kryptys

LE02 ar RE02?

L žymi kairinę, R – dešininę ortakių pajungimo schemą, o E – entalpinį šilumokaitį. Prieš užsakant pusė turi būti patvirtinta pagal vėdinimo projektą.

Šis modelis · LE02Kairinis · entalpinisPrekės kodas 003530450 · gamintojo SKU 3530450.900 W + 900 W šildymas
RE02Dešininis · entalpinisPrekės kodas 003530350 · gamintojo SKU 3530350.Veidrodinė ortakių schema

Valdymas ir integracija

Vietinis, nuotolinis ir pastato automatikos valdymas

MyVallox CloudNuotolinis valdymas naršyklėje telefonu, planšete ar kompiuteriu.
MyVallox HomeVietinis valdymas namų tinkle, įrenginį prijungus Ethernet ryšiu.
Modbus RTUStandartinė integracija, 0–10 VDC ir pasirenkamas KNX keitiklis.
Svarbu komplektuojantValdymo pultas užsakomas atskirai. SilentKlick sifonas ir keturi lubiniai laikikliai nurodyti gamintojo komplektacijoje.

Vallox TSK Multi 80 MV LE02 techniniai duomenys, dokumentai ir DUK

Oficialūs techniniai duomenys

Duomenys pateikiami konkrečiam kairiniam entalpiniam variantui LE02 / SKU 3530450. Maksimalus srautas nėra nuolatinis projektinis darbo taškas.

Vallox TSK Multi 80 MV LE02 kairinė aštuonių Ø125 mm ortakių schema — LE02 kairinė ortakių schema · 8 × Ø125 mm

Montavimo matmenys1026 × 626 × 293 mmOficialiame brėžinyje bendri matmenys su išsikišimais – apie 1025,9 × 627,3 × 292,7 mm. Priekyje priežiūrai reikia bent 600 mm laisvos erdvės.

Gaminio kodas	003530450 / SKU 3530450 / LE02	GTIN / EAN	Viešai nenurodytas
Rekomenduojamas plotas	Iki 120 m²	SEC, vidutinis klimatas	−41,33 kWh/(m²·m.)
Tiekiamas oras @ 100 Pa	83 l/s	Šalinamas oras @ 100 Pa	93 l/s
EcoDesign maksimalus srautas	300 m³/h	Minimalus srautas	10 l/s
Temperatūrinis efektyvumas	85,3 %	Metinis efektyvumas	Iki 79 %
Matmenys (P × G × A)	1026 × 626 × 293 mm	Svoris	70,6 kg; pakuotė 75,2 kg
Ortakių jungtys	8 × Ø125 mm	Garso galios lygis	52 dB
Šilumokaitis	Kryžminio priešpriešinio srauto, entalpinis	Galinis šildymas	Elektrinis, 900 W
Papildomas šildymas	Elektrinis, 900 W	Prieššildymas	Nėra
Maksimali galia	2 kW	Elektros jungtis / apsauga	230 V / 50 Hz / 8,8 A / IP34
Ventiliatoriai	Tiekiamo ir šalinamo oro – po 0,071 kW	SPI / SFP	0,316 W/(m³/h) / 1,138 kW/(m³/s)
Integruoti jutikliai	Drėgmės ir CO₂; papildomi drėgmės, CO₂ ir VOC jutikliai pasirenkami
Filtrai	Tiekiamas oras: ISO Coarse > 75 % + ISO ePM1 50 %; šalinamas oras: ISO Coarse > 75 %
Montavimas / komplektacija	Lubinis montavimas; SilentKlick sifonas, lubiniai laikikliai ir oro srauto matavimo vamzdeliai. Valdymo pultas užsakomas atskirai.

Instrukcijos, brėžiniai ir dokumentai

Naudojimo instrukcija ↗
Trumpas vadovas ↗
Produkto duomenų lapas ↗
Energijos etiketė ↗
Matmenų brėžinys ↗
Oro srautų kreivės ↗
Elektros jungčių schema ↗
Oficialus produkto puslapis ↗

Dažniausiai užduodami klausimai

1. Ką reiškia LE02?

L žymi kairinę ortakyno schemą, E – entalpinį šilumokaitį. Pusę būtina sutikrinti su vėdinimo projektu.

2. Kur montuojamas TSK Multi 80 MV?

Prie lubų arba virš pakabinamų lubų. Montavimo vietoje temperatūra turi išlikti aukštesnė nei +10 °C, o priekyje aptarnavimui paliekama bent 600 mm.

3. Ar jis tinka iki 120 m² būstui?

120 m² yra didžiausia gamintojo rekomendacija. Tikslus tinkamumas patvirtinamas pagal patalpų oro kiekius, slėgio nuostolius ir pasirinktą darbo tašką.

4. Ar valdymo pultas komplekte?

Ne, pultas užsakomas atskirai. Gamintojas nurodo SilentKlick sifoną, keturis lubinius laikiklius ir oro srauto matavimo vamzdelius.

5. Kuo LE02 skiriasi nuo RE02?

Našumas ir entalpinis šilumokaitis vienodi. Skiriasi ortakių išdėstymas: LE02 yra kairinė, RE02 – dešininė versija.

6. Ką reiškia 900 W / 900 W?

Gamintojo instrukcijoje nurodytas 900 W galinio šildymo ir atskiras 900 W papildomo šildymo rezistorius. Prieššildymo rezistoriaus nėra. Šie šildytuvai skirti tiekiamo oro komfortui ir nepakeičia pagrindinės pastato šildymo sistemos.

7. Kaip valdomas įrenginys?

Atskirai užsakomu pultu, MyVallox Cloud, MyVallox Home, Modbus RTU arba 0–10 VDC signalu.

8. Kokie jutikliai integruoti?

Oficialus gamintojo puslapis patvirtina integruotus drėgmės ir CO₂ jutiklius. Papildomi drėgmės, CO₂ ir VOC jutikliai gali būti prijungiami pasirinktinai.

9. Ar 300 m³/h yra nuolatinis darbo taškas?

Ne. 300 m³/h yra oficialus „EcoDesign“ maksimumas ir tiekėjo nurodyta našumo klasė. Realus darbo taškas parenkamas pagal projektinį oro kiekį, ortakyno pasipriešinimą ir akustikos reikalavimus.

10. Ar entalpinį šilumokaitį galima plauti?

Gamintojo puslapyje nurodyta, kad celę galima plauti vandeniu. Valant reikia laikytis naudojimo instrukcijoje pateiktos procedūros.

Patikrinsime ne tik kvadratūrą, bet ir pajungimo pusęApskaičiuosime oro kiekius, sistemos pasipriešinimą, patikrinsime akustiką ir pagal ortakyno brėžinį patvirtinsime LE02 arba RE02 versiją.
Gauti pasiūlymą

Suomijoje projektuotas kompaktiškas lubinis vėdinimo sprendimas butams ir namams iki 120 m², kuriuose svarbūs šilumos bei drėgmės grąžinimas, poreikiu valdomas vėdinimas ir integracija į pastato automatiką.
