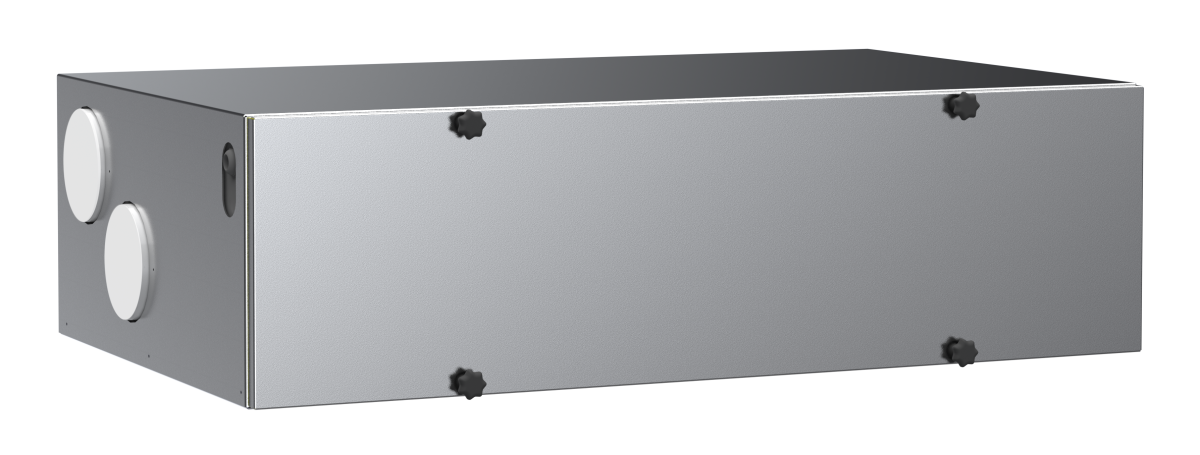

Vallox TSK Multi 50 MV RE01 dešininis entalpinis lubinis rekuperatorius

Vallox TSK Multi 50 MV RE01 entalpinis lubinis rekuperatorius – iki 174 m³/h, iki 80 m² - Image 2

Vallox TSK Multi 50 MV RE01 entalpinis lubinis rekuperatorius – iki 174 m³/h, iki 80 m² - Image 3

Vallox TSK Multi 50 MV RE01 entalpinis lubinis rekuperatorius – iki 174 m³/h, iki 80 m² - Image 4

Prekės ID: 8822

Vallox TSK Multi 50 MV RE01 entalpinis lubinis rekuperatorius – iki 174 m³/h, iki 80 m²

Name: Vallox TSK Multi 50 MV RE01 entalpinis lubinis rekuperatorius – iki 174 m³/h, iki 80 m²
Brand: Vallox
SKU: 003520750
Price: 3066.00 EUR
Availability: InStock

SKU: 003520750

Sandėlyje

~~3608,00 €~~ 3066,00 €

Sandėlyje

Pridėti į norų sąrašą Palyginti

SKU: 003520750 Kategorijos: Rekuperatoriai, Vallox rekuperatoriai, Vallox TSK Multi 50 palubiniai rekuperatoriai Prekės ženklas: Vallox

Reikalinga konsultacija?

Vallox · TSK Multi 50 MV · RE01 · entalpija

Tik 236 mm aukščio – vėdinimui iki 80 m² būste.
„Vallox TSK Multi 50 MV RE01“ – dešininis lubinis entalpinis rekuperatorius su integruotais drėgmės ir CO₂ jutikliais bei 900 W papildomo šildymo rezistoriumi.

BūstuiIki 80 m²*
Oro srautasIki 174 m³/h
Jungtys8 × Ø100 mm

Dešininis RE01
Entalpinė celė
82,2 % efektyvumas
900 W šildymas
Drėgmės + CO₂ jutikliai

* 80 m² – didžiausia gamintojo rekomendacija. Oficialus EcoDesign maksimalus srautas yra 174 m³/h, tiekėjo lentelėje – 170 m³/h klasė. Galutinis modelis parenkamas pagal projektinį oro kiekį ir sistemos slėgio nuostolius.

Lubinis montavimas · valdymo pultas užsakomas atskirai
SKU 3520750 · kodas 003520750

Aprašymas

VALLOX · TSK MULTI 50 MV · RE01 · 003520750

Plonas lubinis entalpinis rekuperatorius

Plonas korpusas. Pilnavertis vėdinimas.

Vallox TSK Multi 50 MV RE01 – tik 236 mm aukščio dešininis entalpinis rekuperatorius, skirtas montuoti prie lubų ar virš pakabinamų lubų. Jis grąžina šilumą ir dalį drėgmės, o integruoti drėgmės bei CO₂ jutikliai padeda vėdinti pagal realų poreikį.

Iki 80 m²**
Iki 174 m³/h*
82,2 % efektyvumas
8 × Ø100 mm
900 W papildomas šildymas

Gauti pasiūlymą
Techniniai duomenys

Korpuso aukštis236 mm
PajungimasRE01 · dešininis

* 174 m³/h – oficialus didžiausias tiekiamo oro srautas pagal „EcoDesign“; tiekėjo lentelėje nurodyta 170 m³/h klasė. ** 80 m² – didžiausia gamintojo rekomendacija, o ne automatinė parinkimo garantija. Galutinis modelis tikrinamas pagal projektinius oro kiekius, ortakyno slėgio nuostolius ir akustiką.

Kompaktiškumas900 × 547 × 236 mmKorpusas pritaikytas montuoti prie lubų ar paslėpti virš pakabinamų lubų. Priekyje priežiūrai paliekama bent 530 mm erdvė.
EntalpijaŠiluma ir dalis drėgmės sugrįžtaEntalpinė celė padeda žiemą mažinti pernelyg sauso oro pojūtį, tačiau nepakeičia aktyvaus drėkintuvo.
AutomatikaDrėgmės ir CO₂ jutikliaiIntegruoti jutikliai leidžia automatiškai didinti vėdinimą pagal drėgmę ir anglies dioksido koncentraciją.
Komfortas900 W papildomo šildymo rezistoriusPapildomas šildymas temperuoja tiekiamą orą. Tai nėra pagrindinė pastato šildymo sistema.

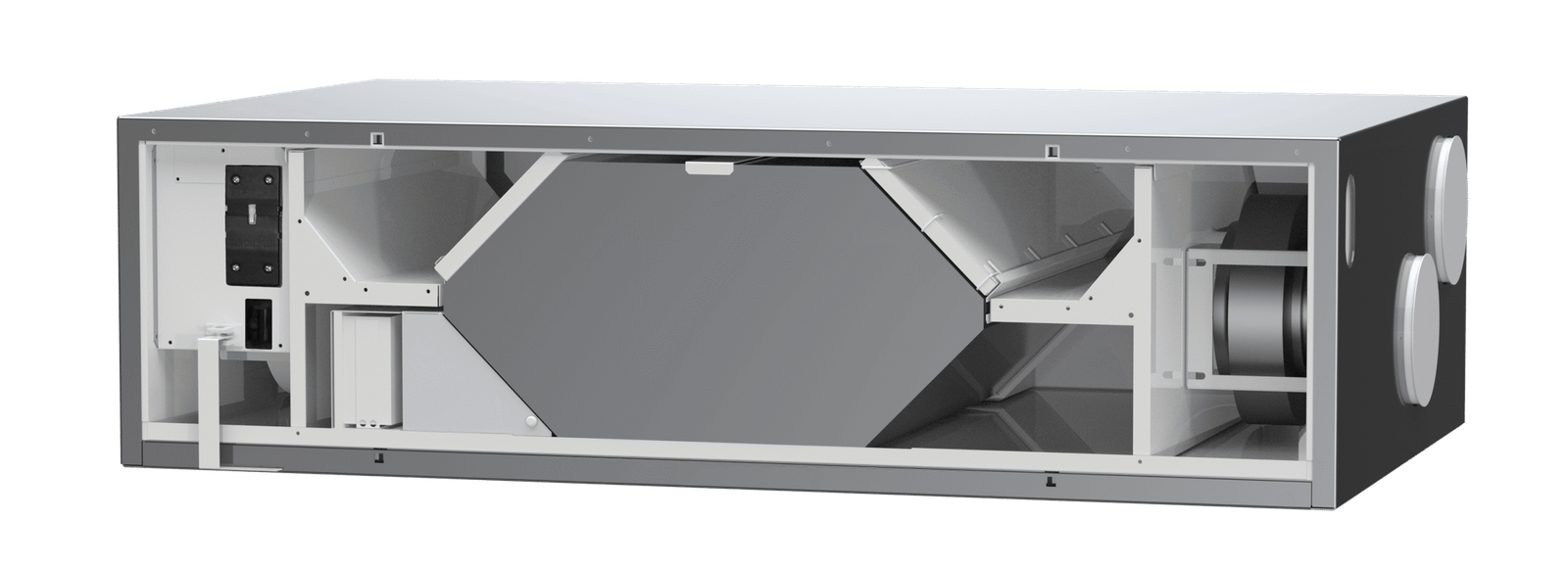

Atidarytas Vallox TSK Multi 50 MV RE01 rekuperatorius su entalpiniu šilumokaičiu

Lubinis montavimas · 8 ortakio jungtys

Išsaugokite naudingą patalpos erdvę

TSK Multi 50 MV skirtas mažiems butams, sublokuotiems namams ir kitiems iki 80 m² būstams. Horizontalus korpusas montuojamas prie lubų, o aštuonios Ø100 mm jungtys leidžia patogiau išdėstyti mažesnio skersmens ortakius.

Lubinis / virš pakabinamų lubų
SilentKlick sifonas komplekte
Valdymo pultas – atskirai

Dvi entalpinės pajungimo kryptys

RE01 ar LE01?

R žymi dešininę, L – kairinę ortakių pajungimo schemą, o E – entalpinį šilumokaitį. Prieš užsakant pusė turi būti patvirtinta pagal vėdinimo projektą.

Šis modelis · RE01Dešininis · entalpinisPrekės kodas 003520750 · gamintojo SKU 3520750.900 W papildomas šildymas
LE01Kairinis · entalpinisPrekės kodas 003520850 · gamintojo SKU 3520850.Veidrodinė ortakių schema

Valdymas ir integracija

Vietinis, nuotolinis ir pastato automatikos valdymas

MyVallox CloudNuotolinis valdymas naršyklėje telefonu, planšete ar kompiuteriu.
MyVallox HomeVietinis valdymas namų tinkle, įrenginį prijungus Ethernet ryšiu.
Modbus RTUStandartinė integracija, 0–10 VDC ir pasirenkamas KNX keitiklis.
Svarbu komplektuojantValdymo pultas užsakomas atskirai. SilentKlick sifonas ir keturi lubiniai laikikliai nurodyti gamintojo komplektacijoje.

Vallox TSK Multi 50 MV RE01 techniniai duomenys, dokumentai ir DUK

Oficialūs techniniai duomenys

Duomenys pateikiami konkrečiam dešininiam entalpiniam variantui RE01 / SKU 3520750. Maksimalus srautas nėra nuolatinis projektinis darbo taškas.

Vallox TSK Multi 50 MV RE01 dešininė aštuonių Ø100 mm ortakių schema — RE01 dešininė ortakių schema · 8 × Ø100 mm

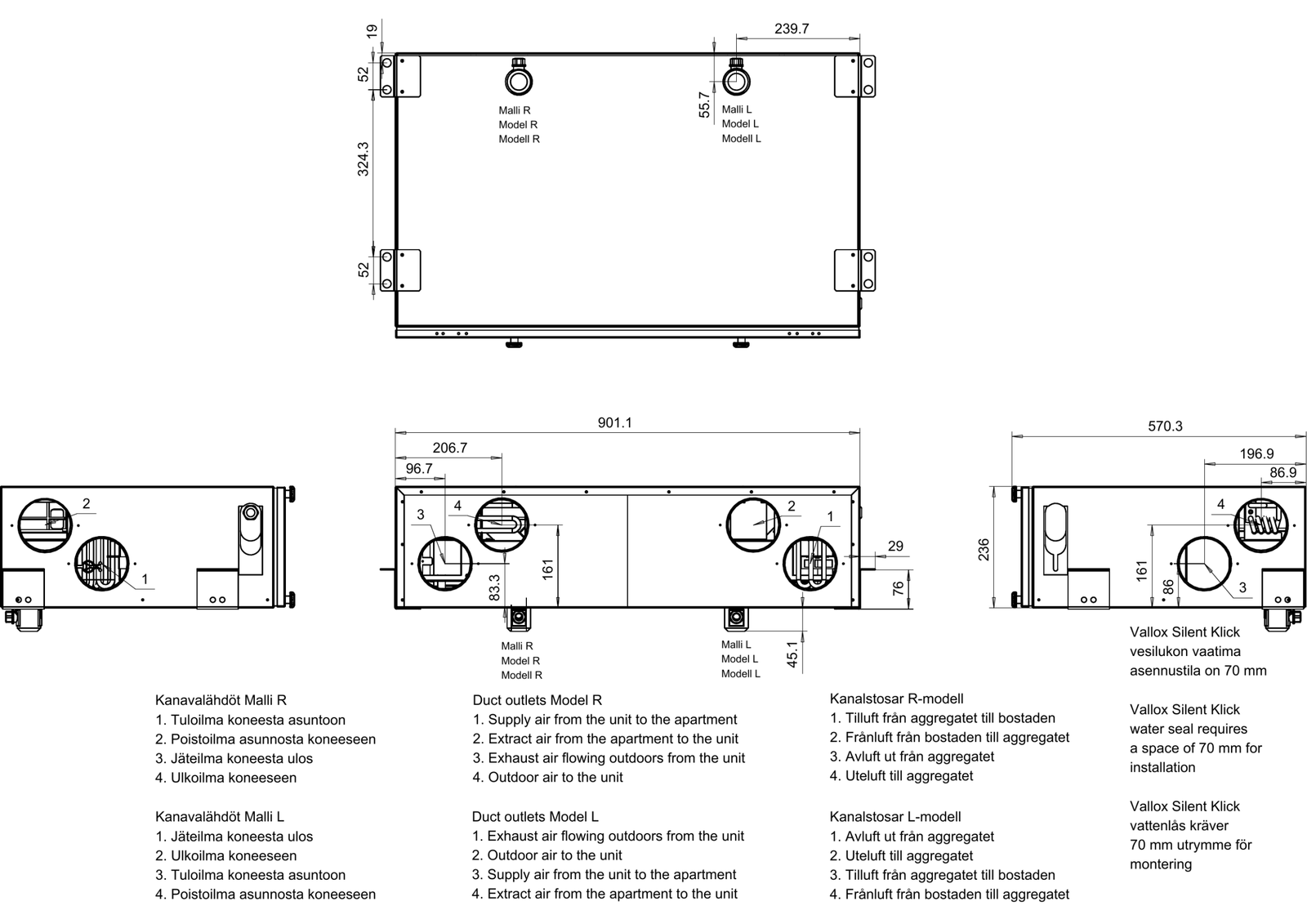

Montavimo matmenys900 × 547 × 236 mmTechniniame brėžinyje bendri matmenys su išsikišimais siekia apie 901,1 × 570,3 × 236 mm. Priekyje priežiūrai reikia bent 530 mm laisvos erdvės.

Gaminio kodas	003520750 / SKU 3520750 / RE01	GTIN / EAN	Viešai nenurodytas
Rekomenduojamas plotas	Iki 80 m²	SEC, vidutinis klimatas	−40,37 kWh/(m²·m.)
Tiekiamas oras @ 100 Pa	48 l/s	Šalinamas oras @ 100 Pa	56 l/s
EcoDesign maksimalus srautas	174 m³/h	Minimalus srautas	10 l/s
Temperatūrinis efektyvumas	82,2 %	Metinis efektyvumas	Iki 79 %
Matmenys (P × G × A)	900 × 547 × 236 mm	Svoris	52,9 kg; pakuotė 57 kg
Ortakių jungtys	8 × Ø100 mm	Garso galios lygis	49 dB
Šilumokaitis	Kryžminio priešpriešinio srauto, entalpinis	Papildomas šildymas	Elektrinis, 900 W
Maksimali galia	1 kW	Elektros jungtis / apsauga	230 V / 50 Hz / 4,5 A / IP34
Ventiliatoriai	Tiekiamo ir šalinamo oro – po 0,043 kW	SPI / SFP	0,34 W/(m³/h) / 1,224 kW/(m³/s)
Integruoti jutikliai	Drėgmės ir CO₂; papildomi drėgmės, CO₂ ir VOC jutikliai pasirenkami
Filtrai	Tiekiamas oras: ISO Coarse > 75 % + ISO ePM1 50 %; šalinamas oras: ISO Coarse > 75 %
Montavimas / komplektacija	Lubinis montavimas; SilentKlick sifonas, lubiniai laikikliai ir oro srauto matavimo vamzdeliai. Valdymo pultas užsakomas atskirai.

Instrukcijos, brėžiniai ir dokumentai

Naudojimo instrukcija ↗
Trumpas vadovas ↗
Produkto duomenų lapas ↗
Energijos etiketė ↗
Matmenų brėžinys ↗
Oro srautų kreivės ↗
Elektros jungčių schema ↗
Oficialus produkto puslapis ↗

Dažniausiai užduodami klausimai

1. Ką reiškia RE01?

R žymi dešininę ortakyno schemą, E – entalpinį šilumokaitį. Pusę būtina sutikrinti su vėdinimo projektu.

2. Kur montuojamas TSK Multi 50 MV?

Prie lubų arba virš pakabinamų lubų. Montavimo vietoje temperatūra turi išlikti aukštesnė nei +10 °C, o priekyje aptarnavimui paliekama bent 530 mm.

3. Ar jis tinka iki 80 m² būstui?

80 m² yra didžiausia gamintojo rekomendacija. Tikslus tinkamumas patvirtinamas pagal patalpų oro kiekius, slėgio nuostolius ir pasirinktą darbo tašką.

4. Ar valdymo pultas komplekte?

Ne, pultas užsakomas atskirai. Gamintojas nurodo SilentKlick sifoną, keturis lubinius laikiklius ir oro srauto matavimo vamzdelius.

5. Kuo RE01 skiriasi nuo LE01?

Našumas ir entalpinis šilumokaitis vienodi. Skiriasi ortakių išdėstymas: RE01 yra dešininė, LE01 – kairinė versija.

6. Ką reiškia 900 W?

Tai elektrinio papildomo šildymo rezistoriaus galia, skirta tiekiamo oro komfortui. Rezistorius nepakeičia pagrindinės šildymo sistemos.

7. Kaip valdomas įrenginys?

Atskirai užsakomu pultu, MyVallox Cloud, MyVallox Home, Modbus RTU arba 0–10 VDC signalu.

8. Kokie jutikliai integruoti?

Oficialus gamintojo puslapis patvirtina integruotus drėgmės ir CO₂ jutiklius. Papildomi drėgmės, CO₂ ir VOC jutikliai gali būti prijungiami pasirinktinai.

9. Kodėl tiekėjo lentelėje 170 m³/h, o kortelėje 174 m³/h?

170 m³/h yra tiekėjo naudojama klasė. 174 m³/h – oficialiame Vallox puslapyje pateiktas didžiausias tiekiamo oro srautas pagal EcoDesign.

10. Ar entalpinį šilumokaitį galima plauti?

Gamintojo puslapyje nurodyta, kad celę galima plauti vandeniu. Valant reikia laikytis naudojimo instrukcijoje pateiktos procedūros.

Patikrinsime ne tik kvadratūrą, bet ir pajungimo pusęApskaičiuosime oro kiekius, sistemos pasipriešinimą, patikrinsime akustiką ir pagal ortakyno brėžinį patvirtinsime RE01 arba LE01 versiją.
Gauti pasiūlymą

Suomijoje projektuotas kompaktiškas lubinis vėdinimo sprendimas mažiems būstams, kuriuose svarbūs šilumos bei drėgmės grąžinimas, poreikiu valdomas vėdinimas ir integracija į pastato automatiką.

Papildoma informacija

Tinkamas būstams iki	80 m²
