Vardinis vėsinimas
5,00 kWMin.–maks. 1,50–5,40 kW
Vardinis šildymas
5,60 kWMin.–maks. 1,10–7,20 kW
Vėsinimo efektyvumas
SEER 8,70Energinė klasė A+++
Šildymo efektyvumas
SCOP 4,60Energinė klasė A++
Rodikliai pateikti pagal gamintojo sistemos lentelę. Tai nėra kiekvieno kambario galia; galutinis derinys ir jo deklaruojami rodikliai tikrinami parenkant įrangą.
01 / Sistema jūsų patalpoms
Dviem kambariams – suderintas sprendimas.

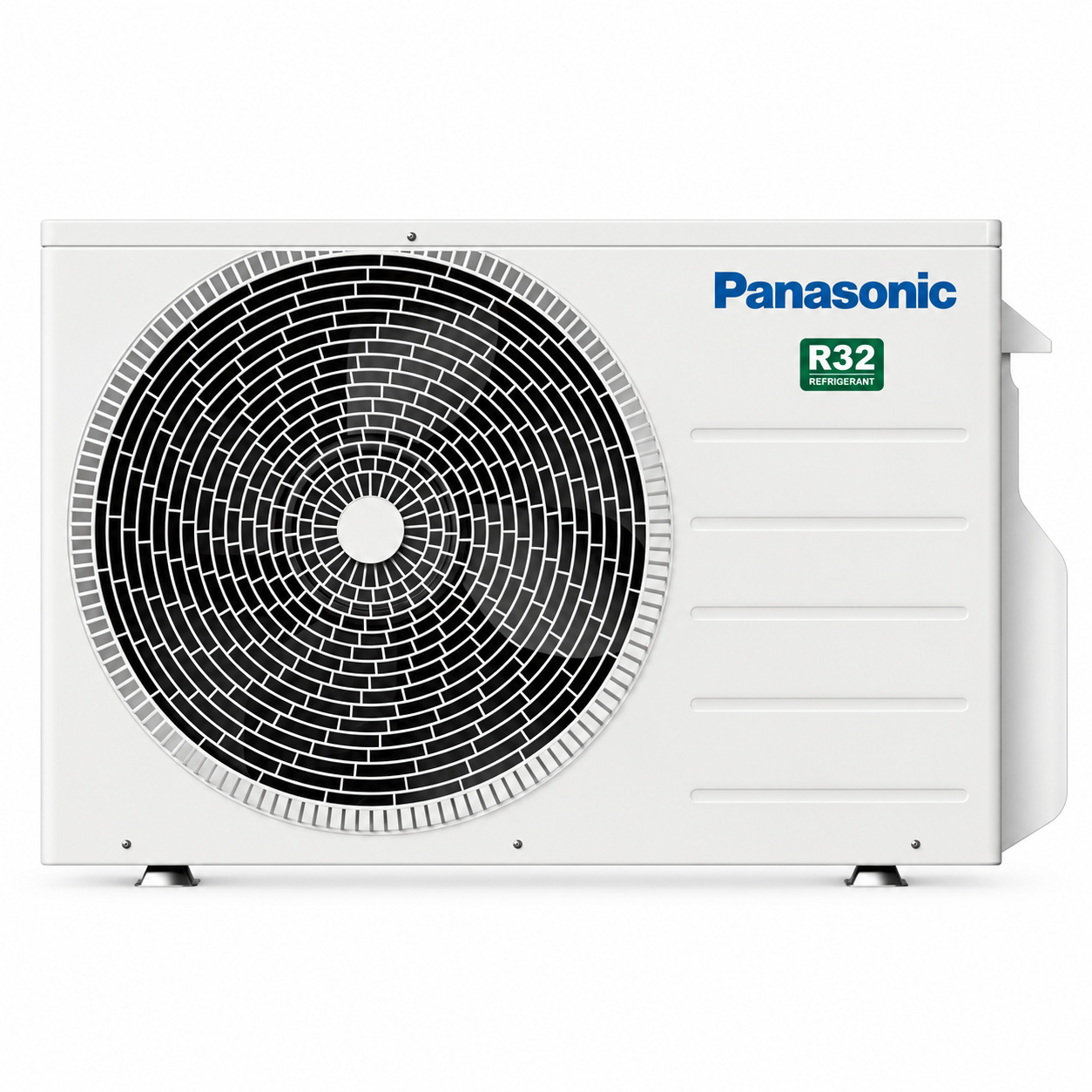

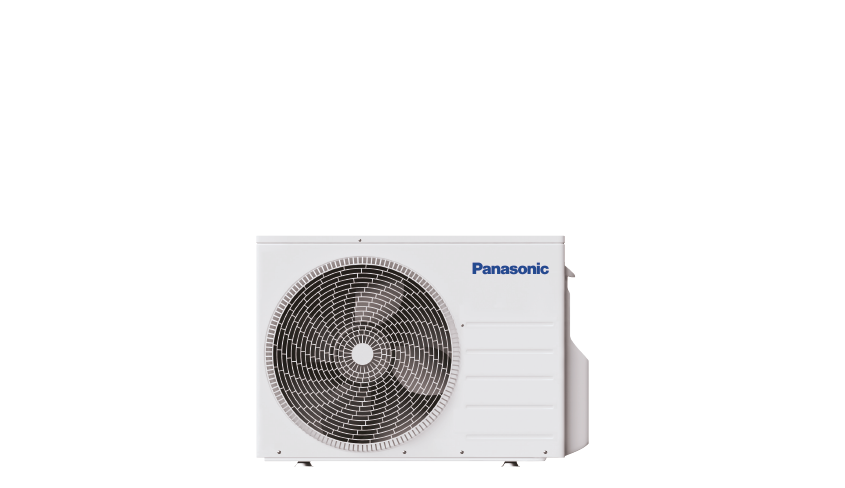

CU-2Z50CBE verta svarstyti, kai vėsinti ar šildyti reikia dvi atskiras patalpas, o lauke norite vieno įrenginio. Vidinių blokų vietos parenkamos kiekviename kambaryje, atsižvelgiant į oro paskirstymą, baldus ir kasdienį patalpų naudojimą.
Renkantis sistemą svarbu ne vien įrenginio galia. Įvertiname langų dydį ir kryptį, apšiltinimą, šilumos nuostolius bei vamzdynų trasą. Taip komplektas parenkamas pagal realų poreikį, o ne pagal bendrą kvadratinių metrų skaičių.
Šildymo darbo ribos: −15…+24 °C. Tai „Free Multi Z“, ne „Power Heat Multi“ serija. Jei įranga bus pagrindinis šilumos šaltinis, būtina įvertinti pastato šilumos poreikį šalčiausiomis dienomis ir numatyti tinkamą šildymo sprendimą.
02 / Vidinių blokų pasirinkimas

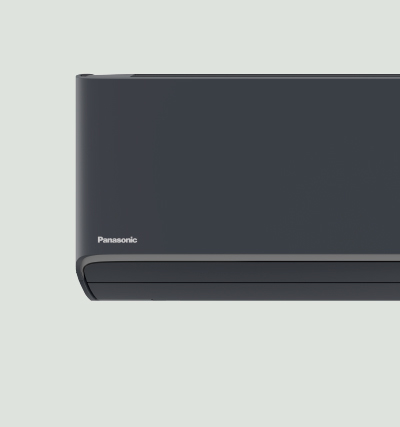

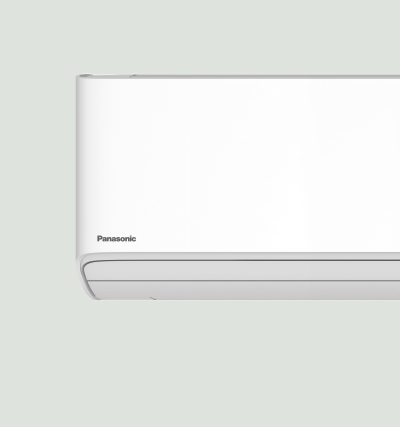

Etherea arba TZ – pagal kiekvieną kambarį.
Gamintojo šio modelio suderinamumo matricoje sieniniams „Etherea“ ir „TZ“ vidiniams blokams nurodytos 16, 20, 25, 35, 42 ir 50 galios klasės. Tinkamą dviejų blokų porą parenkame pagal tikslų modelį, bendrą prijungtą galią ir gamintojo reikalavimus. 42 ir 50 klasės sieniniams blokams kataloge nurodytas vamzdžio reduktorius CZ-MA1PA.
Bendra prijungtų vidinių blokų vardinė galia: 3,2–7,7 kW. Šis intervalas nėra lauko bloko vardinė galia. Ne kiekvienas kataloge esantis TZ ar Z modelis tinka CU-2Z50CBE.
„Wi-Fi“, „Comfort Cloud“ ir „nanoe X“ funkcijos priklauso nuo pasirinktų vidinių blokų. Nuotraukos rodo serijos dizainą, o ne į lauko bloko kainą įtrauktą komplektą.
03 / Montavimo planavimas
Tvarkingas įrengimas prasideda nuo plano.
Numatome lauko bloko vietą, tinkamą oro cirkuliaciją, prieigą priežiūrai ir kondensato nuvedimą. Gamintojas nurodo iki 30 m bendrą vamzdynų ilgį ir iki 20 m trasą vienam vidiniam blokui. Konkretaus objekto montavimo galimybės įvertinamos prieš užsakymą.
Kad pasiūlymas būtų tikslus, pateikite patalpų planą, objekto miestą ir numatomų montavimo vietų nuotraukas. Elektros ir šaltnešio sistemos prijungimą turi atlikti tinkamos kvalifikacijos specialistai.
04 / Gamintojo duomenys
Panasonic CU-2Z50CBE techniniai duomenys
Paskirtis ir galios
| Modelis | CU-2Z50CBE |
|---|---|
| Serija | Free Multi System Z · R32 |
| Prijungiami vidiniai blokai | 2 |
| Bendra prijungtų vidinių blokų vardinė galia | 3,2–7,7 kW |
| Vėsinimo galia: vardinė / min.–maks. | 5,00 / 1,50–5,40 kW |
| Šildymo galia: vardinė / min.–maks. | 5,60 / 1,10–7,20 kW |
| Šildymo galia prie −7 °C | 4,28 kW |
Efektyvumas ir elektros galia
| SEER / vėsinimo energinė klasė | 8,70 / A+++ |
|---|---|
| SCOP / šildymo energinė klasė | 4,60 / A++ |
| Vardinis EER / COP | 4,17 / 4,63 |
| Vardinė elektros įėjimo galia: vėsinimas / šildymas | 1,20 / 1,21 kW |
| Maitinimo įtampa | 230 V |
Korpusas, garsas ir darbo ribos
| Matmenys A × P × G | 619 × 824 × 299 mm |
|---|---|
| Grynasis svoris | 37 kg |
| Lauko bloko garso slėgis: vėsinimas / šildymas (Hi) | 50 / 52 dB(A) |
| Vėsinimo lauko temperatūros ribos | −10…+46 °C |
| Šildymo lauko temperatūros ribos | −15…+24 °C |
Vamzdynai ir šaltnešis
| Skysčio / dujų vamzdis | 1/4″ (6,35 mm) / 3/8″ (9,52 mm) |
|---|---|
| Bendras vamzdynų ilgis | 6–30 m |
| Vamzdyno ilgis iki vieno vidinio bloko | 3–20 m |
| Aukščio skirtumas tarp lauko ir vidinių blokų | iki 10 m |
| Gamyklinei užpildai nurodytas vamzdynų ilgis | 20 m |
| Papildomas R32 kiekis virš nurodyto ilgio | 15 g/m |
| R32 užpildas / CO₂ ekvivalentas | 1,18 kg / 0,797 t |
Matmenys nurodyti be papildomos vietos vamzdžių jungtims: gamintojo pastaboje prašoma pridėti 70 arba 95 mm. Montavimo ir priežiūros tarpai nustatomi pagal instrukciją. Garso slėgio vertės – gamintojo „Hi“ režimo matavimo sąlygomis, ne garso galios lygis. Galios ir efektyvumo rodikliai priklauso nuo patvirtinto sistemos derinio ir darbo sąlygų.
05 / Dažniausi klausimai
Ką žinoti prieš užsakant?
Sukomplektuokime sistemą jūsų dviem patalpoms.
Padėsime pasirinkti CU-2Z50CBE tinkamus vidinius blokus ir suplanuoti montavimą. Gausite aiškų pasiūlymą, kuriame įranga, medžiagos ir darbai nurodyti atskirai.
