Daikin Multi Split 1×4 montavimas keturioms patalpoms įgyvendintas naudojant keturis sieninius „Perfera FTXM25A“ vidinius blokus ir vieną „5MXM90A8“ lauko įrenginį. Rezultatas – keturios atskirai valdomos komforto zonos, vienas išorinis blokas ir tvarkingai prie namo architektūros priderintos komunikacijų trasos.
4 patalpos
atskirai valdomos komforto zonos
atskirai valdomos komforto zonos
4 × FTXM25A
2,5 / 2,8 kW vidiniai blokai
2,5 / 2,8 kW vidiniai blokai
1 × 5MXM90A8
9,0 / 10,0 kW lauko blokas
9,0 / 10,0 kW lauko blokas
1 sistema
patalpų vėsinimui ir šildymui
patalpų vėsinimui ir šildymui
Vienas lauko blokas – komfortas keturiose patalpose
Šio projekto užduotis buvo aiški: įrengti kondicionavimą keturiose namo patalpose, tačiau neapkrauti fasado keturiais atskirais lauko blokais. Tam pasirinkta „Daikin Multi Split“ 1×4 sistema. Keturi vidiniai blokai prijungti prie vieno galingo išorinio įrenginio, todėl išlaikomas ir funkcionalumas, ir tvarkingas pastato vaizdas.
Kiekvieną „Perfera“ bloką galima įjungti ir valdyti atskirai, nustatyti norimą temperatūrą bei oro srauto intensyvumą. Svarbi „Multi Split“ savybė: prie vieno lauko bloko prijungti aktyvūs įrenginiai dirba tuo pačiu bendru režimu – visi vėsina arba visi šildo, nors jų individualūs nustatymai gali skirtis.
Sumontuota „Daikin“ įranga
4 VIENETAI
Daikin Perfera FTXM25A
Sieninis „Multi Split“ vidinis blokas, kurio nominali vėsinimo galia – 2,5 kW, o šildymo – 2,8 kW. „Perfera“ serijoje dera tylus veikimas nuo 19 dB(A), „Onecta“ valdymas, dviejų zonų judesio jutiklis, trimatis oro srautas ir „Flash Streamer“ oro valymo technologija.
Peržiūrėti FTXM25A →
1 VIENETAS
Daikin 5MXM90A8
Inverterinis R32 „Multi Split“ lauko blokas, kurio nominali vėsinimo galia – 9,0 kW, o šildymo – 10,0 kW. Modelis leidžia prijungti iki penkių suderinamų vidinių įrenginių; šiame projekte naudojamos keturios jungtys keturioms patalpoms.
Peržiūrėti 5MXM90A8 →
| Įrenginys | Kiekis | Nominali vėsinimo galia | Nominali šildymo galia |
|---|---|---|---|
| Perfera FTXM25A vidinis blokas | 4 vnt. | 2,5 kW vienam blokui | 2,8 kW vienam blokui |
| 5MXM90A8 lauko blokas | 1 vnt. | 9,0 kW | 10,0 kW |
Pastaba: vidinių blokų nominalios galios nėra tiesiog sudedamos ir prilyginamos lauko bloko galiai. Faktinis sistemos našumas priklauso nuo konkretaus derinio, darbo sąlygų ir vienu metu veikiančių patalpų apkrovos.
Kaip įrengta Daikin Multi Split 1×4 sistema?
01
Keturi vidiniai blokai
Keturi „Perfera FTXM25A“ blokai sumontuoti skirtingose patalpose. Vietos parinktos taip, kad įrenginiai netrukdytų kasdieniam gyvenimui ir galėtų efektyviai paskirstyti orą.
02
Vienas lauko įrenginys
„5MXM90A8“ pastatytas ant tvirto pakelto metalinio stovo. Tokia vieta padeda laikyti įrenginį aukščiau grunto ir palieka prieigą būsimai techninei priežiūrai.
03
Prie fasado priderintos trasos
Matomos komunikacijų trasos suvestos tiesiomis linijomis, o vertikali dalis uždengta prie plytų fasado spalvos priderintu kanalu. Lauko vaizdas išlieka tvarkingas.
04
Atskiras patalpų valdymas
Kiekvienas kambarys turi savo vidinį bloką ir individualius temperatūros bei oro srauto nustatymus. Naudojama tik ta zona, kurioje tuo metu reikia komforto.

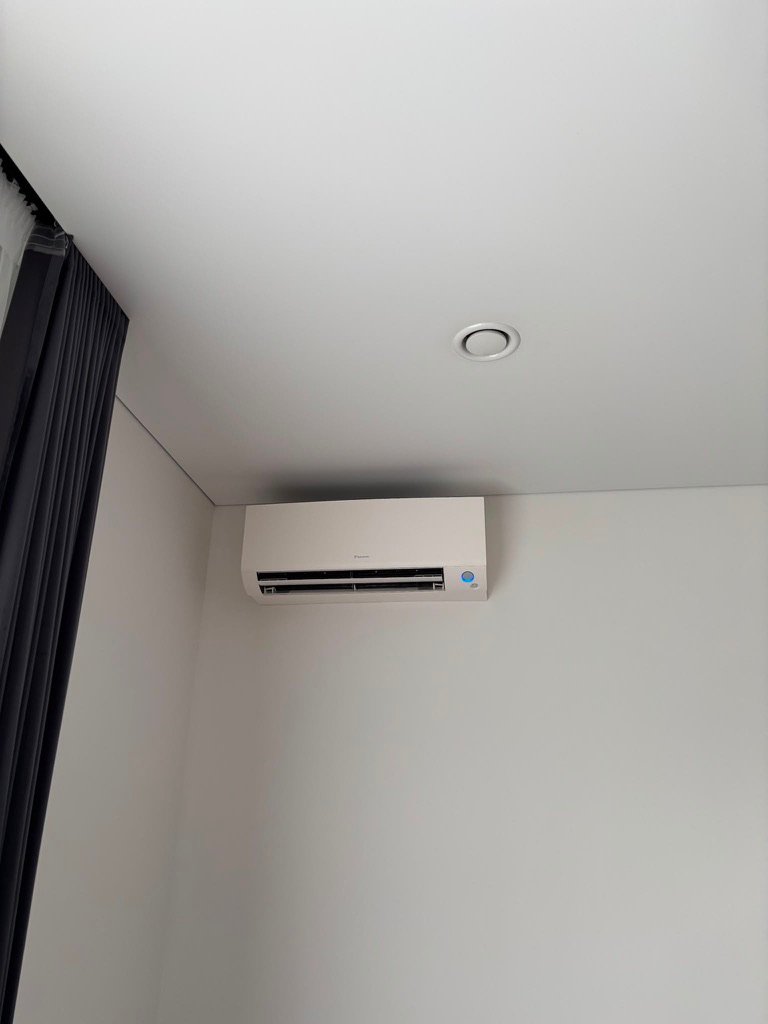

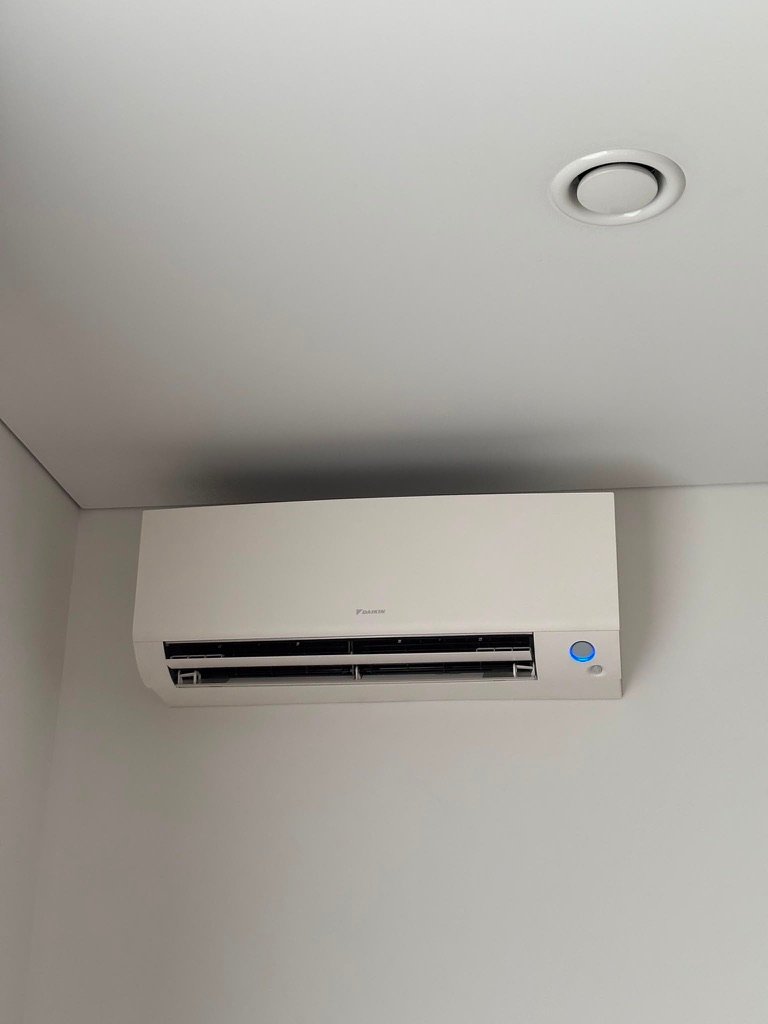

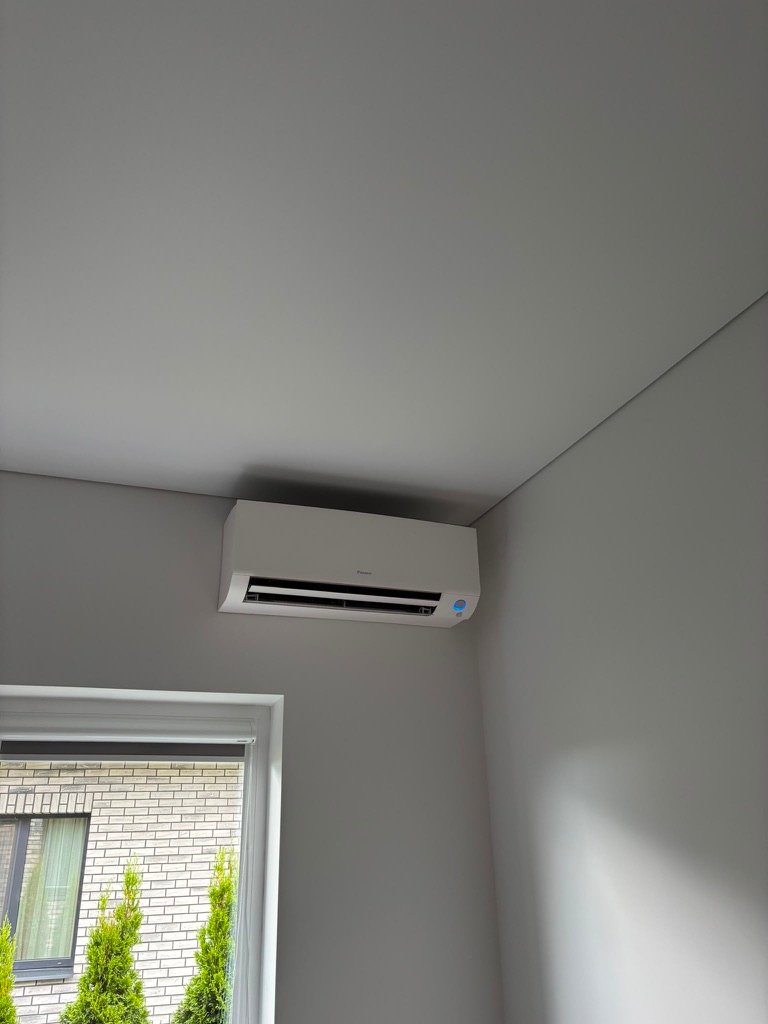

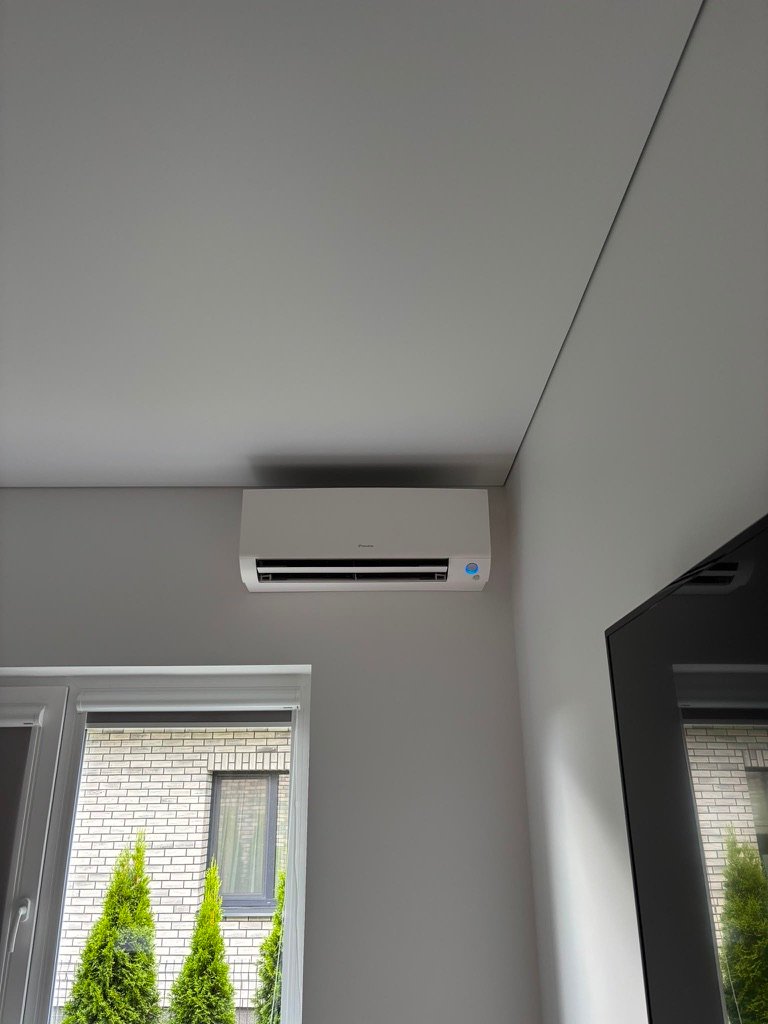

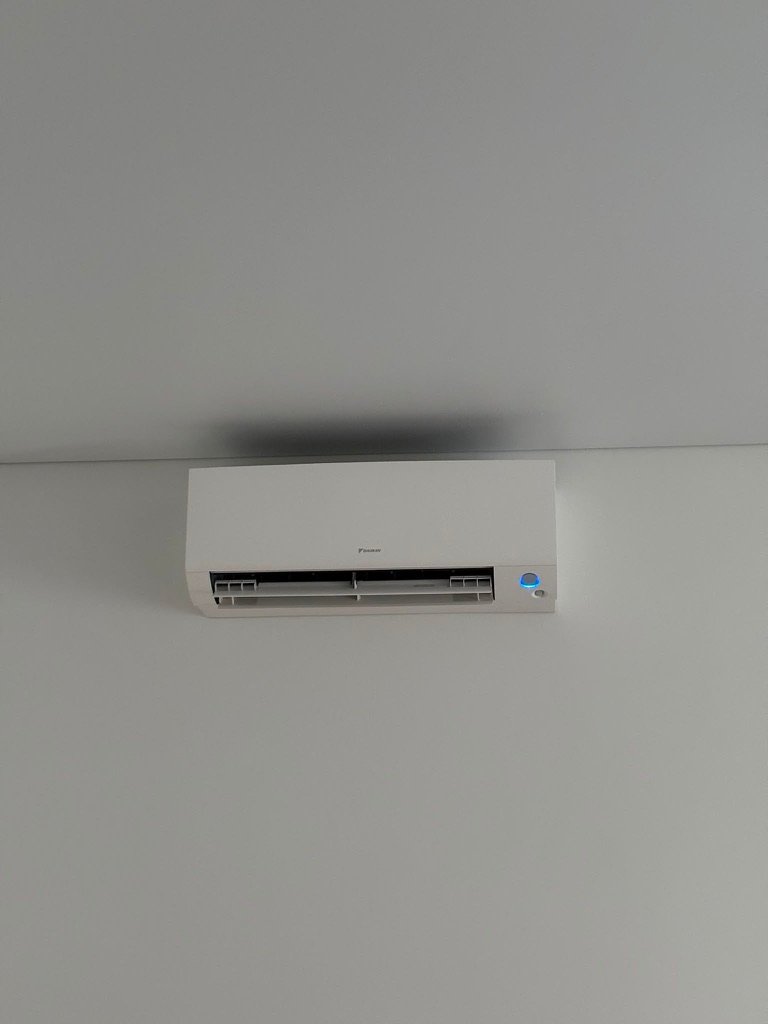

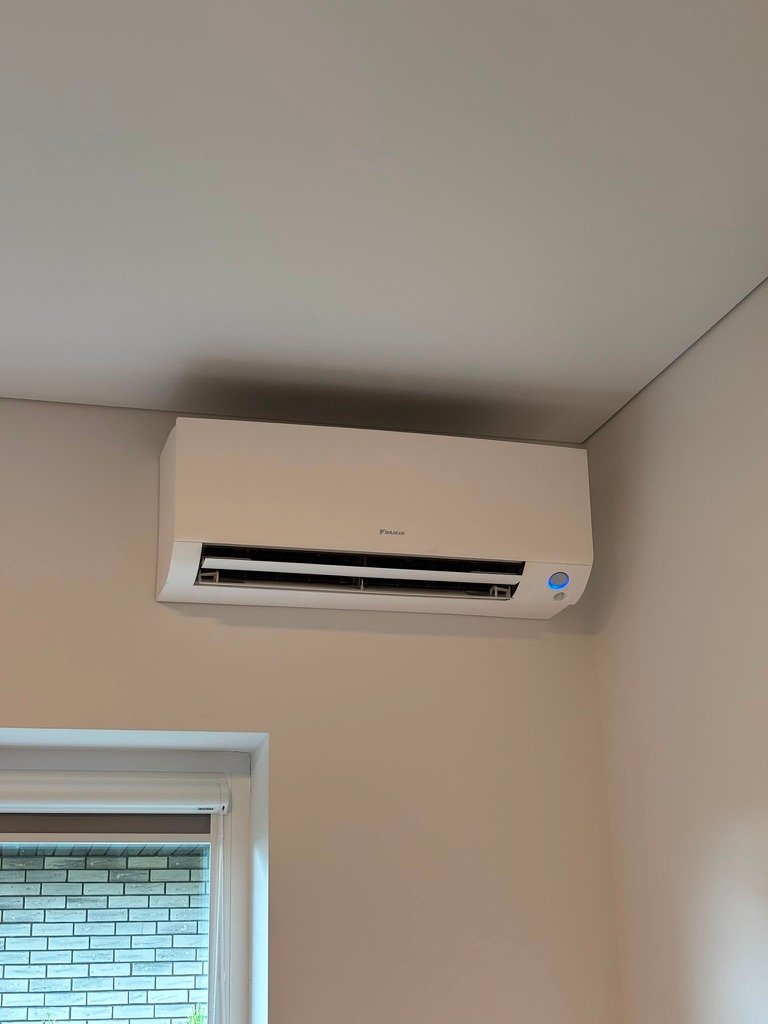

„Daikin Perfera“ montavimas keturiose patalpose
Tikros atlikto darbo nuotraukos: keturi vidiniai blokai ir skirtingi jų integravimo į interjerą sprendimai.

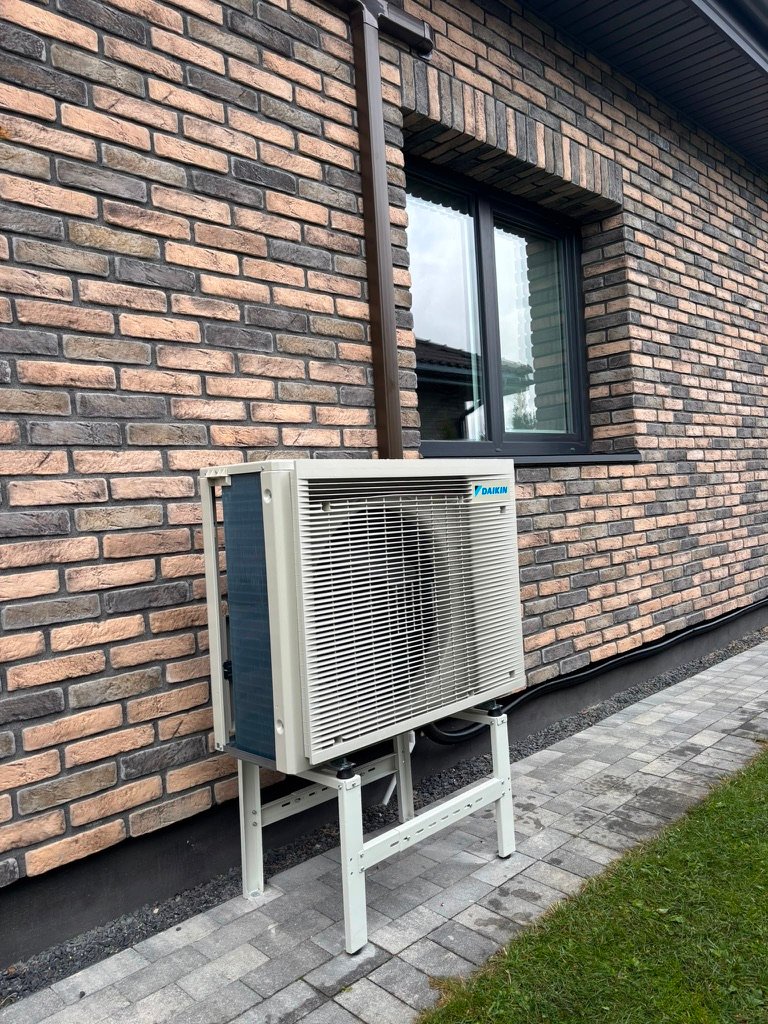

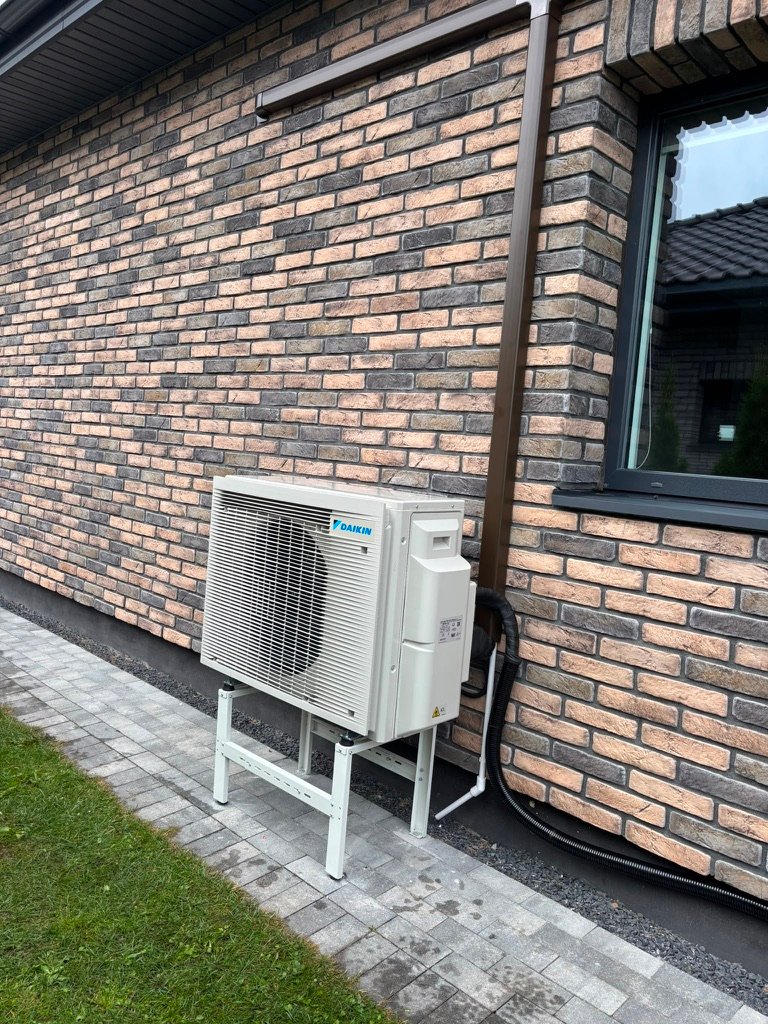

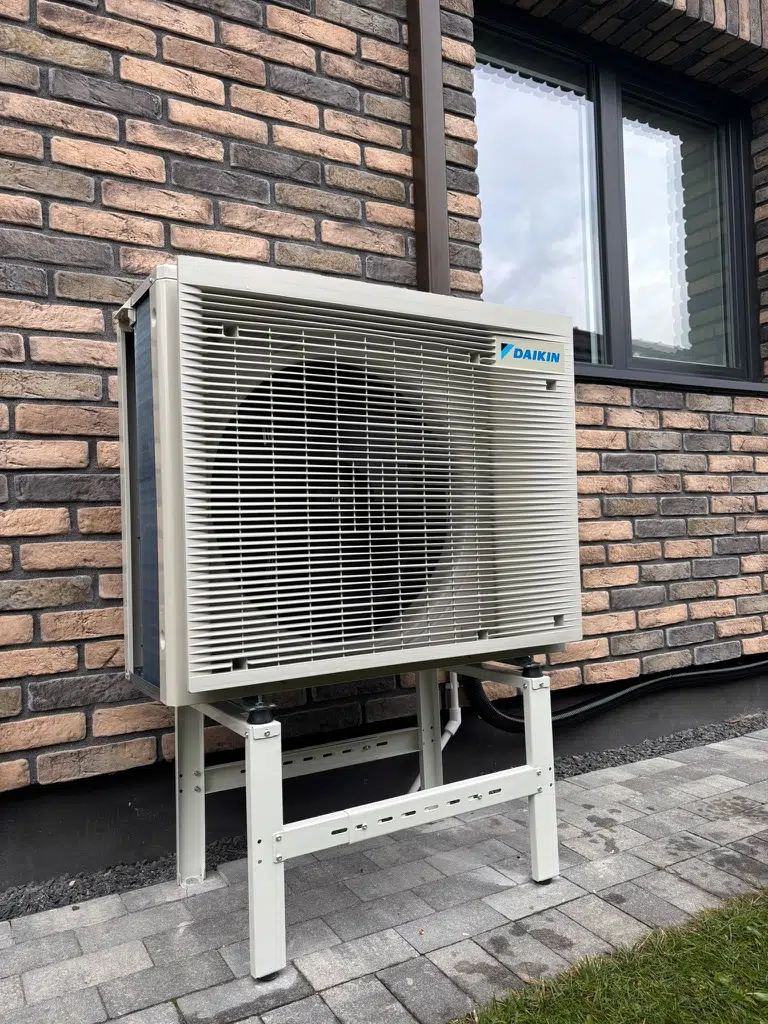

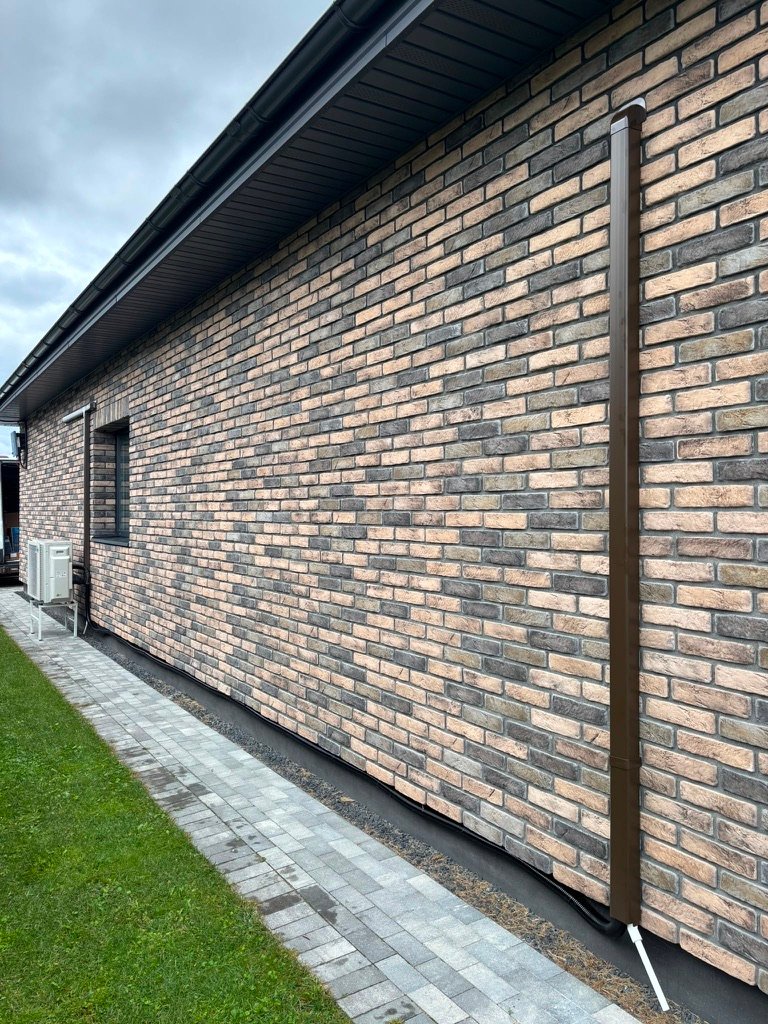

5MXM90A8 lauko bloko ir trasų montavimas
Lauko įrenginys pakeltas ant metalinio stovo, o matomos trasos tvarkingai suvestos palei plytų fasadą.
Kodėl keturioms zonoms pasirinkta „Daikin Perfera“?
Tylus kasdienis komfortas
FTXM25A tyliojo režimo garso slėgio lygis prasideda nuo 19 dB(A), todėl įrenginys tinka miegamiesiems, darbo ir poilsio erdvėms.
Komfortiška oro sklaida
Trimatis oro srautas, „Comfort+“ funkcija ir dviejų zonų judesio jutiklis padeda paskirstyti orą pagal patalpos situaciją.
Oro kokybės funkcijos
„Flash Streamer“ technologija ir filtravimo sprendimai papildo įprastą vėsinimą bei šildymą oro valymo funkcijomis.
Valdymas telefonu
„Onecta“ programėlėje galima keisti temperatūrą, darbo režimą ir grafikus. Kiekviena zona valdoma pagal konkrečios patalpos poreikį.
Kada verta rinktis 1×4 Multi Split sistemą?
Toks sprendimas aktualus, kai reikia kondicionuoti keturias atskiras namo, buto ar biuro patalpas, bet lauke norima montuoti tik vieną įrenginį. Tai ypač naudinga, kai fasado plotas ribotas arba svarbus vientisas architektūrinis vaizdas.
Vis dėlto 1×4 komplektacija parenkama ne vien pagal kambarių skaičių ar bendrą kvadratūrą. Skaičiuojama kiekvienos patalpos šilumos apkrova, vertinamas langų plotas ir kryptis, izoliacija, patalpų paskirtis, trasų ilgiai, kondensato nuvedimas, elektros įvadas ir gamintojo leidžiami blokų deriniai.
Ką svarbu žinoti prieš montuojant Daikin Multi Split?
Vienas bendras darbo režimas. Aktyvūs vidiniai blokai negali tuo pačiu metu dalies kambarių vėsinti, o kitų šildyti. Visa sistema veikia pasirinktu vėsinimo arba šildymo režimu.
Individualus zonų valdymas. To paties režimo ribose kiekvieną patalpą galima valdyti atskirai: įjungti, išjungti, pasirinkti temperatūrą ir oro srauto stiprumą.
Galia parenkama skaičiuojant. Keturi 2,5 kW vidiniai blokai nereiškia, kad visoms zonoms visada vienu metu bus tiekiama 10 kW vėsinimo galia. Lauko bloko našumas paskirstomas pagal tuo metu veikiančių zonų poreikį.
Montavimo vietos turi būti suderintos iš anksto. Tinkamas vidinių blokų aukštis, oro kryptis, trasų maršrutai, lauko bloko aptarnavimo erdvė ir kondensato nuvedimas tiesiogiai veikia naudojimo patogumą.
Dažniausi klausimai apie Daikin Multi Split 1×4
Ar visus keturis vidinius blokus būtina naudoti vienu metu?
Ne. Kiekvienas blokas įjungiamas atskirai, todėl galima naudoti tik tas patalpas, kuriose tuo metu reikia vėsinimo arba šildymo.
Ar kiekviename kambaryje galima nustatyti skirtingą temperatūrą?
Taip. Temperatūra ir ventiliatoriaus greitis pasirenkami kiekvienam vidiniam blokui atskirai, nors visi aktyvūs blokai veikia tuo pačiu bendru režimu.
Kodėl šiame projekte naudotas 5MXM90A8, jeigu prijungti keturi blokai?
5MXM90A8 suderinamas su keturių FTXM25A blokų kombinacija ir turi projektui reikalingą pajėgumą. Galimybė prijungti iki penkių įrenginių nereiškia, kad visos jungtys privalo būti naudojamos.
Ar Multi Split gali pakeisti keturias atskiras Split sistemas?
Daugelyje objektų – taip, tačiau tinkamiausias variantas priklauso nuo patalpų apkrovų, trasų ilgių, vienalaikio naudojimo ir techninių montavimo sąlygų. Sprendimai turi būti lyginami konkrečiam objektui.
Ar ši sistema tinka ir šildymui?
Taip, sistema gali šildyti patalpas. Lauko sąlygų ribos, pasiekiama galia ir energijos sąnaudos priklauso nuo temperatūros, pasirinkto blokų derinio ir konkretaus objekto šilumos poreikio.
Kiek kainuoja Daikin Multi Split 1×4 su montavimu?
Kaina priklauso nuo pasirinktų vidinių blokų, trasų ilgio, aukščių, elektros ir kondensato sprendimų bei montavimo sudėtingumo. Tikslus pasiūlymas parengiamas įvertinus patalpų planą ir objektą.
